테프론립씰Teflon Lip Seal

구조별 제품 타입Product Types by Structure

PTFE 립씰은 낮은 마찰과 우수한 내열·내화학성을 바탕으로, 일반 엘라스토머 오일씰이 대응하기 어려운 고속 회전·고온·화학 유체·저윤활 조건에 사용됩니다. 씰스타는 외경 고정(정적 밀봉) 방식에 따라 메탈케이스립씰과 오링타입립씰 두 타입으로 공급하며, 두 타입 모두 같은 PTFE 립이 축을 밀봉하는 원리를 공유합니다. 아래 카드에서 구조 차이를 확인하시고, 자세히 보기를 눌러 해당 타입의 Profile·옵션·재질을 확인하세요.PTFE lip seals combine low friction with strong heat and chemical resistance, covering high-speed, high-temperature, chemical-fluid and dry-running conditions that general elastomer oil seals struggle with. Sealstar supplies two types based on how the OD is statically sealed and retained — both share the same PTFE-lip-on-shaft sealing principle. Compare the structures below, then click through for each type's profiles, options and materials.

메탈케이스립씰Metal-Cased

금속 케이스에 PTFE 실링 립을 조립한 구조로, 하우징에 압입하여 장착합니다.A PTFE sealing lip assembled inside a metal case that press-fits into the housing.

기본 구조Structure	Metal Case + PTFE LipMetal Case + PTFE Lip
장착 방식Mounting	압입 (Press-Fit), 일반 오일씰과 유사Press-fit, similar to a conventional oil seal
주요 장점Key Strength	견고한 고정 및 구조적 안정성Rugged mounting and structural stability
ProfileProfile	Single / Dual / Bi-directional / Multi-Lip
옵션Options	Garter Spring, Wiper, Reverse Lip, 고압 ProfileGarter Spring, Wiper, Reverse Lip, High-Pressure Profile
추천 조건Best Suited To	견고한 장착과 구조적 안정성이 필요한 일반 산업용 회전기기General industrial rotating equipment needing rugged mounting and structural stability

메탈케이스립씰 자세히 보기 →View Metal-Cased details →

오링타입립씰O-Ring Type

O링이 외경 정적 밀봉 및 고정을 담당하고, PTFE 립이 회전축을 밀봉하는 구조입니다.An O-ring provides static sealing and retention on the OD while the PTFE lip seals against the rotating shaft.

기본 구조Structure	O-Ring + PTFE LipO-Ring + PTFE Lip
장착 방식Mounting	그루브 / 오픈 그루브Groove / open groove
주요 장점Key Strength	간단한 구조와 비교적 용이한 교체Simple structure with comparatively easy replacement
Profile	Single / Dual / Bi-directional / Multi-Lip
옵션Options	Garter Spring, Wiper 및 특수 ProfileGarter Spring, Wiper and special profiles
추천 조건Best Suited To	분해·교체가 잦거나 O링 방식 글랜드 장착이 적합한 회전기기Rotating equipment needing frequent disassembly, or an O-ring gland mounting

오링타입립씰 자세히 보기 →View O-Ring Type details →

핵심 차이Key Differences

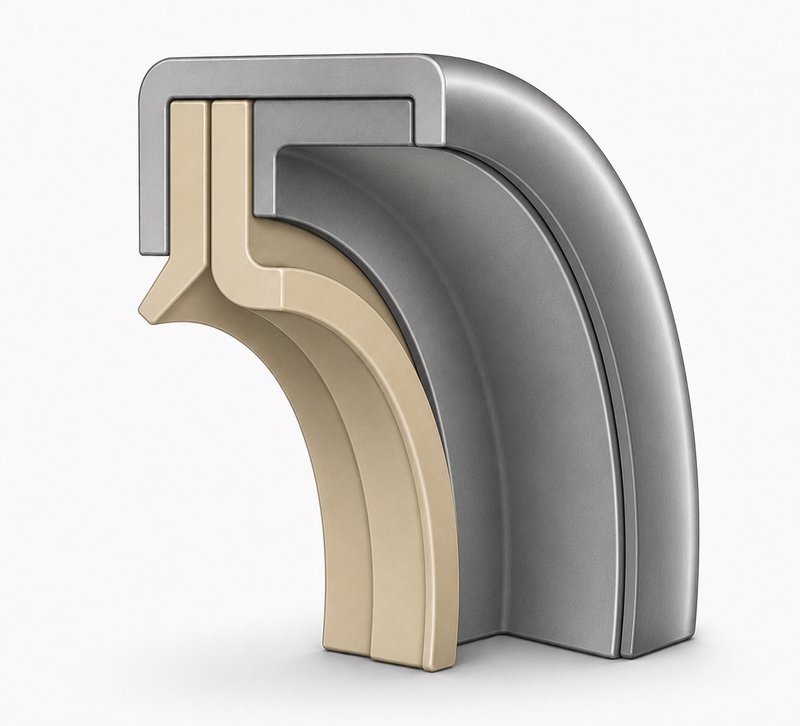

메탈케이스립씰Metal-Cased PTFE Rotary Lip Seal

PTFE 실링 립을 금속 케이스 내부에 조립한 회전축용 씰입니다. 금속 케이스가 PTFE 실링 요소를 안정적으로 지지하며, 일반 오일씰과 유사하게 하우징에 압입해 장착합니다. PTFE의 낮은 마찰계수와 우수한 내열성·내화학성을 살려 일반 엘라스토머 오일씰로 대응하기 어려운 고속 회전, 고온, 화학 유체, 저윤활 및 특수 운전 환경에 적용합니다. 펌프, 압축기, 믹서, 식품·제약 설비 등 다양한 회전기기에 사용되는 구조입니다.A rotary shaft seal built by assembling a PTFE sealing lip inside a metal case. The metal case gives the PTFE element stable, rigid support and press-fits into the housing much like a conventional oil seal. PTFE's low friction coefficient plus strong heat and chemical resistance make it suited to high-speed rotation, high temperature, chemical fluids, dry-running and other conditions general elastomer oil seals struggle with — used on pumps, compressors, mixers, and food/pharmaceutical equipment among many rotating machines.

대표 ProfileRepresentative Profiles

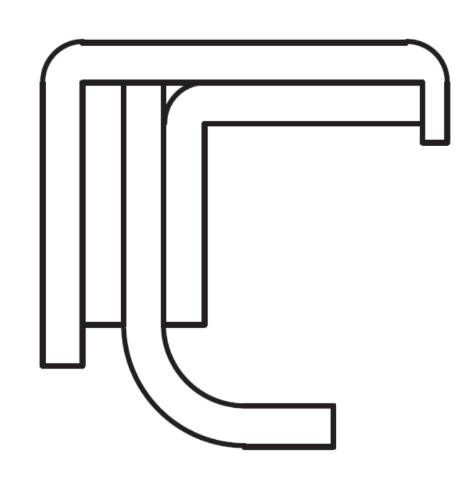

Single LipSingle Lip

가장 기본적인 형태로 하나의 PTFE 실링 립으로 구성됩니다.The baseline profile, built around a single PTFE sealing lip.

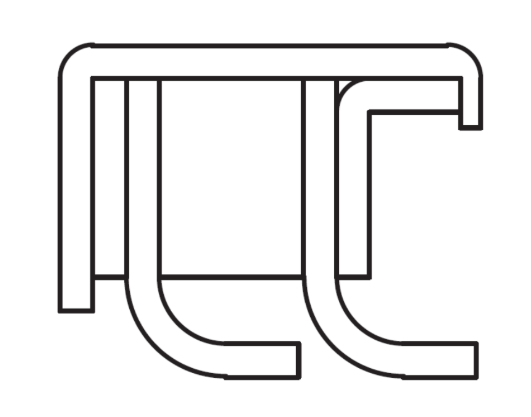

Dual LipDual Lip

2개의 실링 립으로 누설 제어를 강화하고 밀봉을 이중화합니다.Two sealing lips reinforce leakage control and add sealing redundancy.

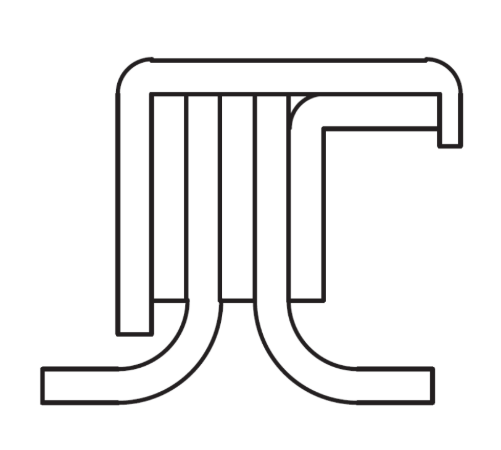

Bi-directional LipBi-directional Lip

서로 반대 방향을 향하는 립으로 양방향 압력이나 서로 다른 유체를 분리합니다.Opposed lips handle pressure from either direction or keep two different media apart.

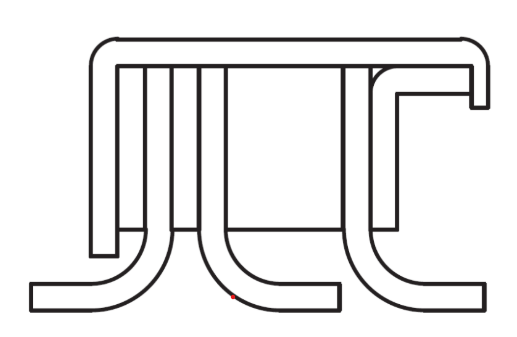

Multi-LipMulti-Lip

3 Lip 또는 실링 립과 보조(와이퍼) 립을 조합한 다단 밀봉 구조입니다.A 3-lip or sealing-plus-auxiliary-lip combination for staged, multi-point sealing.

추가 가능 옵션: 스프링 에너자이즈드 · 와이퍼(방진) 립 · 리버스 립 · 고압 프로파일Available options: Spring-Energized · Wiper / Dust Lip · Reverse Lip · High-Pressure Profile

디자인 옵션Design Options

가터스프링 보강형(Garter Spring Type)Garter Spring Type (Spring-Energized)
PTFE 실링 립에 가터스프링(Garter Spring)을 적용하여 축과의 접촉력을 안정적으로 유지하는 구조입니다. 축 런아웃(Run-out), 편심 또는 축과 하우징의 미스얼라인먼트가 있는 조건에서 립의 추종성과 밀봉 안정성을 향상시키는 데 사용됩니다. 가터스프링 적용 여부는 압력뿐 아니라 회전속도, 축 런아웃 및 요구되는 립 접촉력 등을 종합하여 선정합니다.A garter spring is fitted around the PTFE sealing lip to keep contact force against the shaft consistent. It is used where shaft run-out, eccentricity, or shaft/housing misalignment call for better lip tracking and sealing stability. Whether a garter spring is applied is decided by more than pressure alone — rotation speed, shaft run-out and the required lip contact force are all considered together.

고압 프로파일(High-Pressure Design)High-Pressure Design
높은 압력차가 걸리는 조건에서는 스프링만 추가하는 방식이 아니라 립 두께, 지지 구조, 형상 자체를 강화한 별도 프로파일을 적용합니다. 실제 대응 가능한 압력은 립 형상·PTFE 컴파운드·축경·표면속도·윤활·온도·런아웃·하우징 정밀도 등 여러 조건이 함께 결정합니다.For higher pressure differentials, the lip thickness, support structure and overall geometry are reinforced — not just a spring added on top. Actual pressure capability depends jointly on lip geometry, PTFE compound, shaft diameter, surface speed, lubrication, temperature, run-out and housing precision.

와이퍼 / 방진 립(Wiper / Dust Lip)Wiper / Dust Lip
외부의 먼지, 분진, 수분 등 오염물이 내부로 유입되는 것을 막는 보조 립을 추가하는 옵션으로, Dual Lip이나 Multi-Lip 구조와 함께 조합할 수 있습니다.Adds an auxiliary lip that keeps outside dirt, dust and moisture from being drawn in — can be combined with the Dual Lip or Multi-Lip profile.

리버스 립(Reverse Lip)Reverse Lip
장비 조립 방향과 밀봉해야 할 유체·압력측의 위치가 일반적인 구조와 반대인 경우, 실링 립의 방향을 반대로 설계하는 옵션입니다. 특정 산업이나 용도를 의미하는 것이 아니라, 씰을 기준으로 압력측이 어느 방향에 있는지에 따라 결정됩니다.Reverses the sealing lip's orientation when the fluid/pressure side sits opposite the usual arrangement for a given assembly. It is not tied to any particular industry — it simply follows which side of the seal the pressure is on.

재질 선정 (Material Selection)Material Selection

PTFE 립씰의 성능은 립 형상뿐 아니라 PTFE 컴파운드의 선택에도 크게 영향을 받습니다. Virgin PTFE는 우수한 내약품성과 저마찰 특성을 갖지만, 실제 회전용 씰에서는 마모·creep·열전도·압력 및 상대재 특성을 개선하기 위해 카본·흑연·유리섬유·PEEK·PI 등의 충전재(filler)를 조합한 PTFE 컴파운드가 주로 사용됩니다. 특정 컴파운드를 하나의 표준 재질로 고정하기보다는, 사용유체·회전속도·압력·윤활조건·상대축 재질·온도에 따라 적합한 컴파운드를 선정합니다.A PTFE lip seal’s performance depends not only on lip geometry but heavily on the PTFE compound selected. Virgin PTFE offers excellent chemical resistance and low friction, but rotary seals typically use PTFE compounded with fillers — carbon, graphite, glass fiber, PEEK, PI and others — to improve wear resistance, creep, heat conduction, pressure capability and compatibility with the mating surface. Rather than fixing one compound as a single "standard" material, the right compound is selected based on the media, rotation speed, pressure, lubrication, mating shaft material and temperature.

PTFE 컴파운드PTFE Compound

메탈 케이스 재질 (메탈케이스립씰)Metal Case Material (Metal-Cased)

스태틱 씰 / 개스킷 재질 (메탈케이스립씰)Static Seal / Gasket Material (Metal-Cased)

^* 식품접촉 여부는 실제 공급 컴파운드/재질의 적합성 자료 확인이 필요합니다.^* Food-contact suitability must be confirmed against the compliance documentation of the specific compound or material actually supplied.

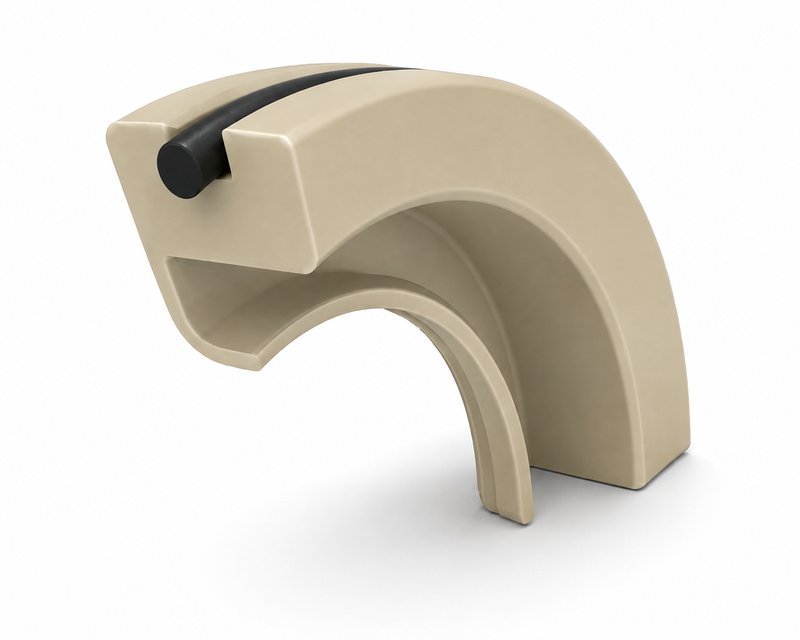

오링타입립씰O-Ring Type PTFE Rotary Lip Seal

PTFE 실링 엘리먼트와 O링을 조합한 회전축용 씰입니다. PTFE 립이 회전축과 접촉해 동적 밀봉을 담당하고, O링은 하우징과 씰 외경 사이의 정적 밀봉 및 예압(energizing) 역할을 합니다. 금속 외부 케이스가 없어 구조가 비교적 간단하며 오픈 그루브나 분할형 하우징에도 장착하기 편리합니다. 탈착·교체가 상대적으로 용이해 정기적인 유지보수나 세척이 필요한 설비에도 적용할 수 있습니다.A rotary shaft seal that pairs a PTFE sealing element with an O-ring. The PTFE lip makes dynamic contact with the shaft, while the O-ring provides static sealing and energizing force between the housing and the seal OD. With no outer metal case, the structure is comparatively simple and fits open-groove or split-housing designs. Removal and replacement are relatively easy, which suits equipment that needs regular maintenance or cleaning.

대표 ProfileRepresentative Profiles

Single LipSingle Lip

가장 기본적인 형태로 하나의 PTFE 실링 립으로 구성됩니다.The baseline profile, built around a single PTFE sealing lip.

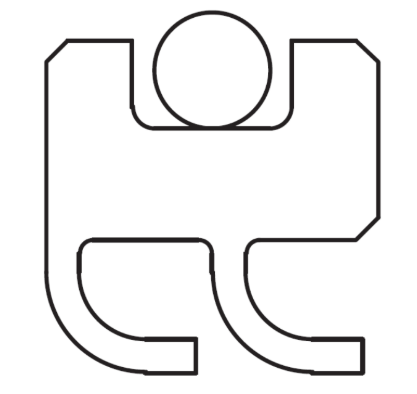

Dual LipDual Lip

2개의 실링 립으로 누설 제어를 강화하고 밀봉을 이중화합니다.Two sealing lips reinforce leakage control and add sealing redundancy.

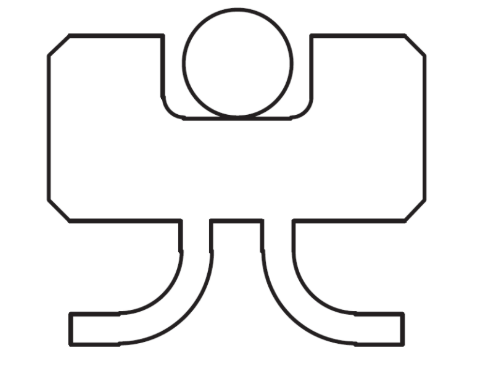

Bi-directional LipBi-directional Lip

서로 반대 방향을 향하는 립으로 양방향 압력이나 서로 다른 유체를 분리합니다.Opposed lips handle pressure from either direction or keep two different media apart.

Multi-LipMulti-Lip

3 Lip 또는 실링 립과 보조(와이퍼) 립을 조합한 다단 밀봉 구조입니다.A 3-lip or sealing-plus-auxiliary-lip combination for staged, multi-point sealing.

추가 가능 옵션: 스프링 에너자이즈드 · 와이퍼(방진) 립 · 리버스 립 · 고압 프로파일Available options: Spring-Energized · Wiper / Dust Lip · Reverse Lip · High-Pressure Profile

디자인 옵션Design Options

가터스프링 보강형(Garter Spring Type)Garter Spring Type (Spring-Energized)
PTFE 실링 립에 가터스프링(Garter Spring)을 적용하여 축과의 접촉력을 안정적으로 유지하는 구조입니다. 축 런아웃(Run-out), 편심 또는 축과 하우징의 미스얼라인먼트가 있는 조건에서 립의 추종성과 밀봉 안정성을 향상시키는 데 사용됩니다. 가터스프링 적용 여부는 압력뿐 아니라 회전속도, 축 런아웃 및 요구되는 립 접촉력 등을 종합하여 선정합니다.A garter spring is fitted around the PTFE sealing lip to keep contact force against the shaft consistent. It is used where shaft run-out, eccentricity, or shaft/housing misalignment call for better lip tracking and sealing stability. Whether a garter spring is applied is decided by more than pressure alone — rotation speed, shaft run-out and the required lip contact force are all considered together.

고압 프로파일(High-Pressure Design)High-Pressure Design
높은 압력차가 걸리는 조건에서는 스프링만 추가하는 방식이 아니라 립 두께, 지지 구조, 형상 자체를 강화한 별도 프로파일을 적용합니다. 실제 대응 가능한 압력은 립 형상·PTFE 컴파운드·축경·표면속도·윤활·온도·런아웃·하우징 정밀도 등 여러 조건이 함께 결정합니다.For higher pressure differentials, the lip thickness, support structure and overall geometry are reinforced — not just a spring added on top. Actual pressure capability depends jointly on lip geometry, PTFE compound, shaft diameter, surface speed, lubrication, temperature, run-out and housing precision.

와이퍼 / 방진 립(Wiper / Dust Lip)Wiper / Dust Lip
외부의 먼지, 분진, 수분 등 오염물이 내부로 유입되는 것을 막는 보조 립을 추가하는 옵션으로, Dual Lip이나 Multi-Lip 구조와 함께 조합할 수 있습니다.Adds an auxiliary lip that keeps outside dirt, dust and moisture from being drawn in — can be combined with the Dual Lip or Multi-Lip profile.

리버스 립(Reverse Lip)Reverse Lip
장비 조립 방향과 밀봉해야 할 유체·압력측의 위치가 일반적인 구조와 반대인 경우, 실링 립의 방향을 반대로 설계하는 옵션입니다. 특정 산업이나 용도를 의미하는 것이 아니라, 씰을 기준으로 압력측이 어느 방향에 있는지에 따라 결정됩니다.Reverses the sealing lip's orientation when the fluid/pressure side sits opposite the usual arrangement for a given assembly. It is not tied to any particular industry — it simply follows which side of the seal the pressure is on.

재질 선정 (Material Selection)Material Selection

PTFE 립씰의 성능은 립 형상뿐 아니라 PTFE 컴파운드의 선택에도 크게 영향을 받습니다. Virgin PTFE는 우수한 내약품성과 저마찰 특성을 갖지만, 실제 회전용 씰에서는 마모·creep·열전도·압력 및 상대재 특성을 개선하기 위해 카본·흑연·유리섬유·PEEK·PI 등의 충전재(filler)를 조합한 PTFE 컴파운드가 주로 사용됩니다. 특정 컴파운드를 하나의 표준 재질로 고정하기보다는, 사용유체·회전속도·압력·윤활조건·상대축 재질·온도에 따라 적합한 컴파운드를 선정합니다.A PTFE lip seal’s performance depends not only on lip geometry but heavily on the PTFE compound selected. Virgin PTFE offers excellent chemical resistance and low friction, but rotary seals typically use PTFE compounded with fillers — carbon, graphite, glass fiber, PEEK, PI and others — to improve wear resistance, creep, heat conduction, pressure capability and compatibility with the mating surface. Rather than fixing one compound as a single "standard" material, the right compound is selected based on the media, rotation speed, pressure, lubrication, mating shaft material and temperature.

PTFE 컴파운드PTFE Compound

O링 재질 (오링타입립씰)O-Ring Material (O-Ring Type)

^* 식품접촉 여부는 실제 공급 컴파운드/재질의 적합성 자료 확인이 필요합니다.^* Food-contact suitability must be confirmed against the compliance documentation of the specific compound or material actually supplied.
