ACM베어링ACM Bearing

ACM베어링이란 무엇인가요?What Is an ACM Bearing?

ACM 베어링은 회전 구름베어링이 아니라 저마찰 슬라이딩 베어링(부싱·가이드)으로, 산업기계·반도체 장비의 직선·요동 운동부에서 금속 간 직접 마찰을 줄여 마모와 소음을 낮춥니다. 작동조건별로 다양한 규격에 대응합니다.An ACM bearing is not a rotating rolling-element bearing but a low-friction sliding bearing (bushing/guide) that reduces direct metal-to-metal friction in the linear and oscillating motion parts of industrial machinery and semiconductor equipment, lowering wear and noise. Various specifications are matched to operating conditions.

작동 원리 & 구조Principle & Structure

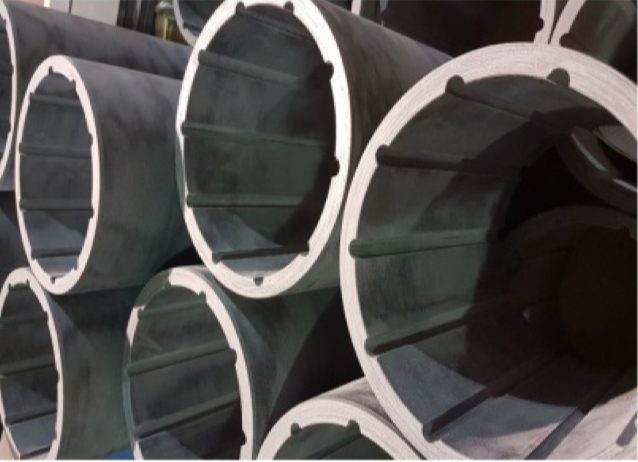

폴리에스테르 수지에 PTFE·흑연·MoS2 등 저마찰 첨가제를 배합한 뒤 폴리에스테르·면·노멕스 등 보강 원단과 함께 맨드릴에 감아(coiling) 성형하고, 오븐에서 경화(curing)한 뒤 맨드릴에서 압출 성형해 제작합니다. 섬유 보강층이 하중을 지지하고, 수지에 섞인 고체 윤활 성분이 표면 마찰을 낮춰줍니다.PTFE, graphite and MoS2 low-friction additives are compounded into a polyester resin, then coiled onto a mandrel together with a reinforcing fabric — polyester, cotton or Nomex — cured in an oven, and finally pressed off the mandrel to finish the part. The fiber reinforcement carries the load, while the solid-lubricant additives blended into the resin keep surface friction low.

주요 특징Key Features

• 고하중 대응 — 정적 압축강도 최대 375N/㎟, 동적 100N/㎟급으로 청동 부시를 대체High load capacity — static compressive strength up to 375 N/mm², dynamic 100 N/mm², replacing bronze bushings
• 저마찰·자기윤활 — 건식 마찰계수 0.13~0.15로 무급유 운전이 가능Low friction & self-lubricating — dry friction coefficient of 0.13–0.15 enables oil-free operation
• 낮은 마모·장수명 — 열 전이가 적어 경도를 유지해 우수한 내마모성을 발휘Low wear, long life — minimal heat transfer keeps hardness stable, giving excellent wear resistance
• 저흡수·저팽창 — 물 흡수율 0.15% 미만으로 높은 치수 안정성과 정밀 공차 확보Low absorption & swell — water absorption under 0.15% ensures high dimensional stability and precise tolerances
• 낮은 열팽창 — 정밀 공차 설계가 가능해 축 진동을 저감Low thermal expansion — enables precise tolerance design and reduces shaft vibration
• 다중 유체 윤활 — 건식·그리스·오일·수중 등 모든 윤활 조건에서 사용 가능Multi-lubrication compatible — usable dry or with grease, oil, or submerged in water
• 내충격·내식·무오염 — Charpy 충격강도 100kJ/㎡, 우수한 내식성으로 환경친화적 운전Impact & corrosion resistant, non-contaminating — Charpy impact strength of 100 kJ/m² with strong corrosion resistance for clean operation
• 저소음·신속 대응 — 저진동·저소음 운전이 가능하며, 재고 운영 및 긴급 제작 대응이 신속Low noise, fast turnaround — low-vibration, low-noise operation, with stock inventory and rapid custom production

재질 그레이드Material Grades

적용 분야Applications
