오일씰Oil Seal

오일씰이란 무엇인가요?What Is an Oil Seal?

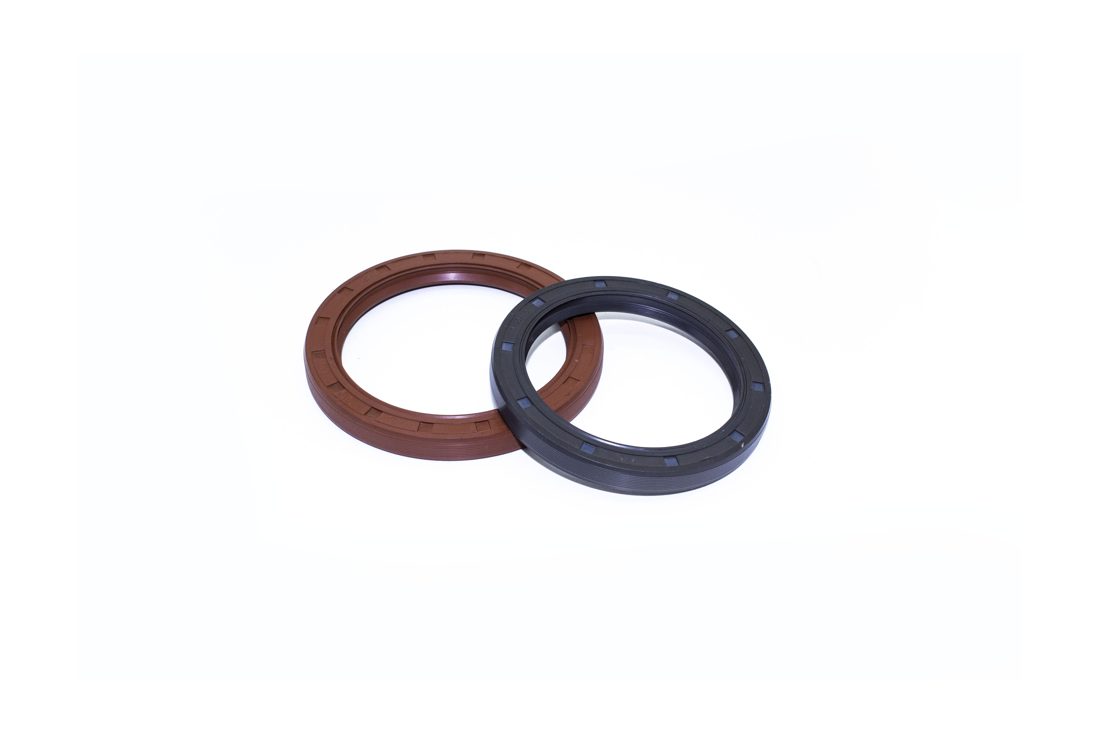

오일씰은 회전축과 하우징 사이를 밀봉하는 부품으로, 내부 윤활유의 누유를 막고 외부의 먼지·수분 침입을 차단합니다. 고무 립이 회전축에 밀착해 작동하며 회전 운동부 전용입니다. NBR·FKM·실리콘 등 매체와 온도에 따라 소재를 선정합니다.An oil seal is a component that seals the gap between a rotating shaft and its housing, preventing lubricant leakage and blocking dust and moisture from outside. A rubber lip runs in contact with the shaft, so it is used exclusively for rotary motion. Material — NBR, FKM, silicone, etc. — is selected by media and temperature.

작동 원리 & 구조Principle & Structure

금속 케이스에 고무 립을 가황 접착하고, 립 뒤에 가터 스프링(garter spring)을 둘러 축을 향한 조임력을 일정하게 유지합니다. 1차 립이 오일 누출을 막고, 보조(더스트) 립이 있는 타입은 외부의 먼지·수분 유입을 추가로 차단합니다. 케이스는 금속 단독형, 고무 피복형(러버 커버드 OD) 등으로 구분되며, 하우징 재질과 표면 상태에 맞춰 선택합니다.A rubber lip is vulcanized to a metal case, with a garter spring wrapped behind it to maintain constant radial load against the shaft. The primary lip retains lubricant; where a secondary (dust) lip is present, it additionally excludes external dirt and moisture. Cases come in bare-metal-OD and rubber-covered-OD styles, chosen to suit the housing material and bore finish.

주요 특징Key Features

• 가터 스프링으로 축 마모·편심에도 일정한 접촉압 유지Garter spring maintains consistent contact force despite shaft wear or eccentricity
• 1차 립(오일 누출 방지) + 보조 립(이물질 차단) 조합 선택 가능Primary lip (oil retention) can be combined with a secondary lip (contaminant exclusion)
• 금속 OD / 고무 피복 OD 케이스로 하우징 재질에 맞춰 선정Metal-OD or rubber-covered-OD case options matched to housing material
• 표준형 기준 축속도·편심·압력에 대한 설계 한계값 보유(고속·고압은 특수설계 대응)Standard designs have defined limits for shaft speed, eccentricity and pressure — special designs cover higher-speed or higher-pressure duty

형상별 종류 & 용도Shape Types & Applications

형상Shape	용도Use	최대압력Max Pressure	특징Features

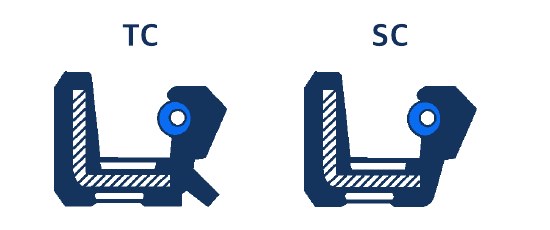

	기름·물Oil & water	0.3 kg/cm²	립(LIP)에 스프링이 들어있는 가장 많이 사용되는 형식. TC는 더스트립이 있는 노출형, SC는 더스트립이 없는 밀봉형입니다.The most widely used type, with a spring built into the lip. TC is exposed with a dust lip; SC is enclosed without one.

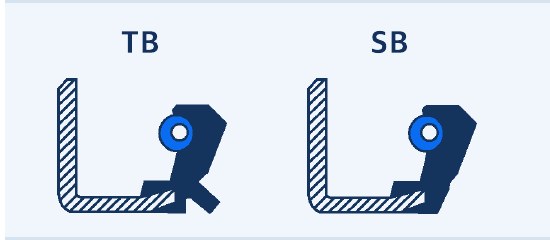

	기름·물Oil & water	0.3 kg/cm²	립에 스프링이 들어있으며, 립 사이에 그리스를 충전하면 무윤활유 상태에서도 사용이 가능합니다.Spring-loaded lip; packing grease between the lips allows operation even without lubricating oil.

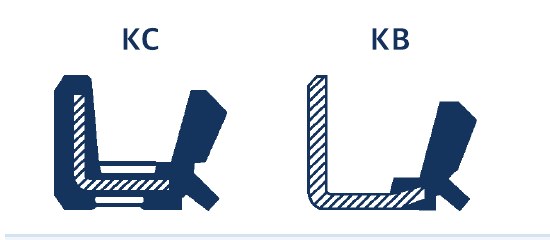

	그리스·더스트씰Grease & dust seal	압력부 사용불가Not for pressurized use	스프링이 없는 형식으로 먼지·토사 유입 방지용 더스트립이 부착되어 있습니다.No spring; fitted with a dust lip to block dirt and sand ingress.

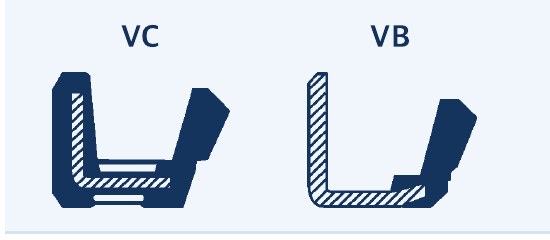

	그리스·더스트씰Grease & dust seal	압력부 사용불가Not for pressurized use	스프링이 없는 씰 립 형식으로 TC·TB형 등과 조립해 사용하기도 합니다. 주속·편심이 지나치게 큰 경우엔 부적합합니다.Springless seal lip, sometimes assembled together with TC/TB types. Not suitable for excessive peripheral speed or eccentricity.

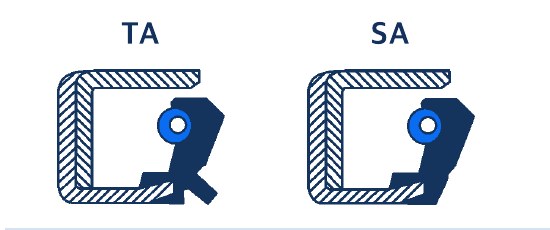

	기름·물 등Oil, water, etc.	압력 상승가능Some pressure rise possible	립에 스프링이 들어있고, 립 변형을 줄이는 보강환을 갖춘 구조입니다. TA는 더스트립 부착, SA는 미부착입니다.Spring-loaded lip with a reinforcing ring that reduces lip deformation. TA has a dust lip, SA does not.

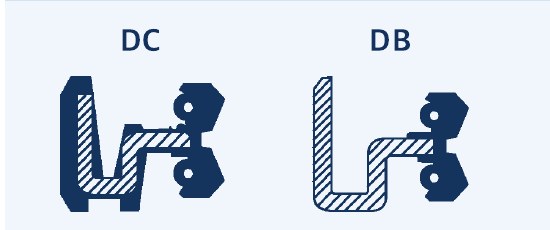

	2가지 액 분리Separates two fluids	0.3 kg/cm²	스프링이 들어있고 씰 립 2개를 반대방향으로 배치해 서로 다른 유체를 분리합니다.Spring-loaded with two seal lips facing opposite directions to separate two different fluids.
	기름·물Oil & water	3 kg/cm²	립 길이가 짧고 강성이 높아 접촉압력 과다 상승을 방지합니다. 스프링을 축 방향으로 배치해 립을 더 효과적으로 지지하는 고압 사양입니다.Shorter, stiffer lip that prevents excessive contact pressure buildup; a high-pressure design with the spring positioned axially for stronger lip support.
