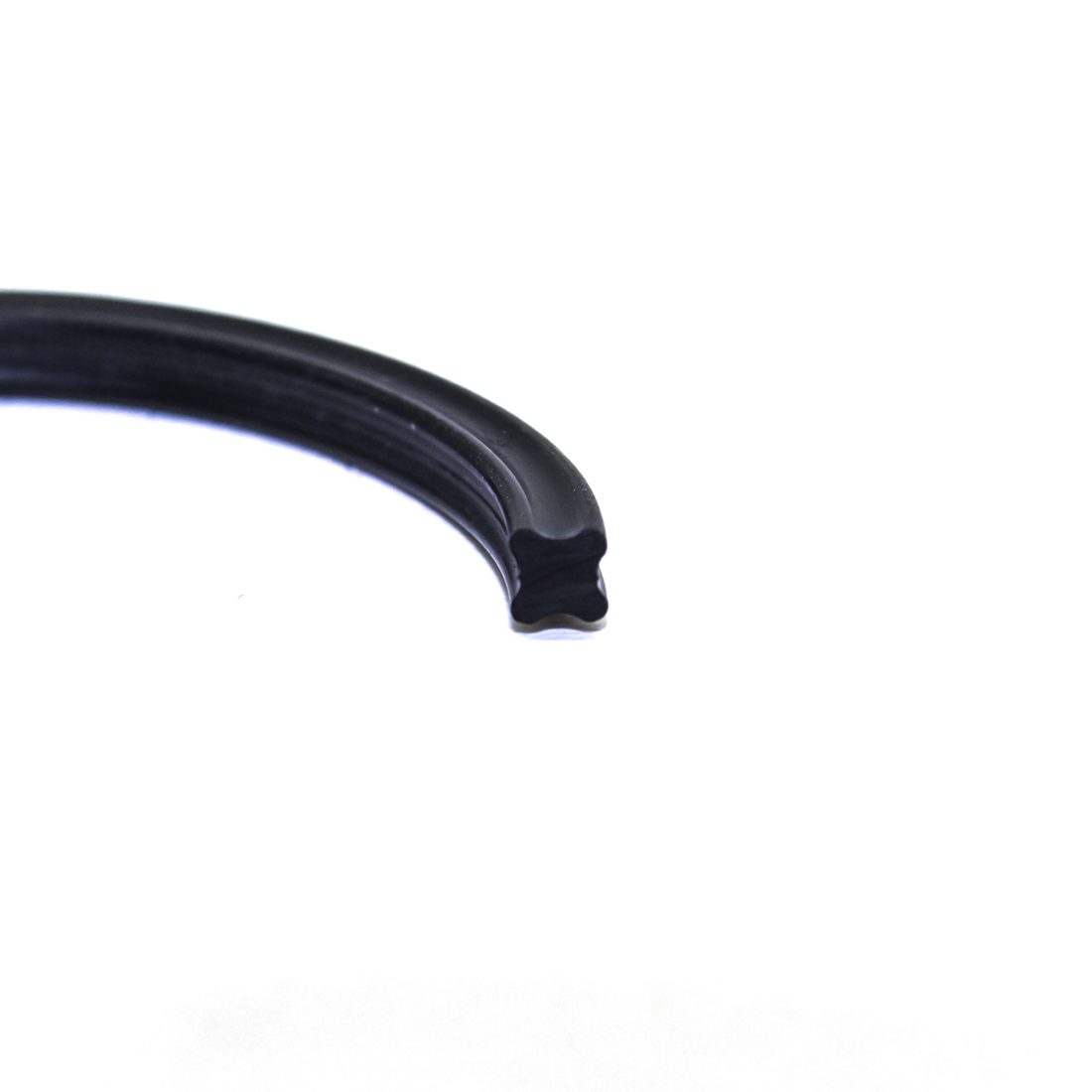

쿼드링Quad-Ring / X-Ring
4-로브(X) 단면 구조로 접촉면이 두 곳으로 나뉘어 낮은 마찰과 우수한 밀봉 성능을 제공하며, 뒤틀림(스파이럴 실패)이 적어 회전·왕복 운동부에 적합합니다.A four-lobed (X) cross-section splits the sealing contact into two zones for low friction and superior sealing, with reduced spiral failure — well suited to rotary and reciprocating motion.
쿼드링(X링)이란 무엇인가요?What Is a Quad-Ring (X-Ring)?
쿼드링(X링)은 단면이 십자(X)형인 오링으로, 접촉면이 4개라 오링보다 마찰과 비틀림(스파이럴 실패)이 적고 저압에서도 밀봉력이 우수합니다. 동일 그루브에 오링과 호환 장착이 가능해 동적 밀봉에 널리 사용됩니다.A Quad-Ring (X-Ring) is an O-ring with an X-shaped cross-section. Its four sealing lips reduce friction and spiral failure compared with a standard O-ring and give strong sealing even at low pressure. It fits standard O-ring grooves and is widely used for dynamic sealing.
작동 원리 & 구조Principle & Structure
단면이 원형이 아닌 X(4-로브) 형태로, 그루브에 압축되면 접촉면이 안쪽과 바깥쪽 두 지점으로 나뉘어 생깁니다. 접촉 면적은 늘고 개별 접촉압은 분산되어, 동일 압축률의 오링보다 마찰과 마모가 줄어듭니다.The cross-section is four-lobed (X-shaped) rather than round, so once compressed in the groove it forms two separate sealing contact lines instead of one. The larger, split contact area lowers unit contact pressure and reduces friction and wear compared with a round-section O-ring under the same compression.
주요 특징Key Features
- 2중 접촉으로 오링 대비 우수한 밀봉 신뢰성Dual sealing lines give higher sealing reliability than a single-contact O-ring
- 단면이 홈 안에서 뒤틀리는 스파이럴 실패 위험이 낮음Lower risk of spiral twist failure inside the groove
- 왕복 운동 시 오링보다 마찰·마모가 적음Less friction and wear than an O-ring in reciprocating service
- 분리 조립이 가능해 유지보수가 간편Split-line design allows easier installation and maintenance
적용 분야Applications
