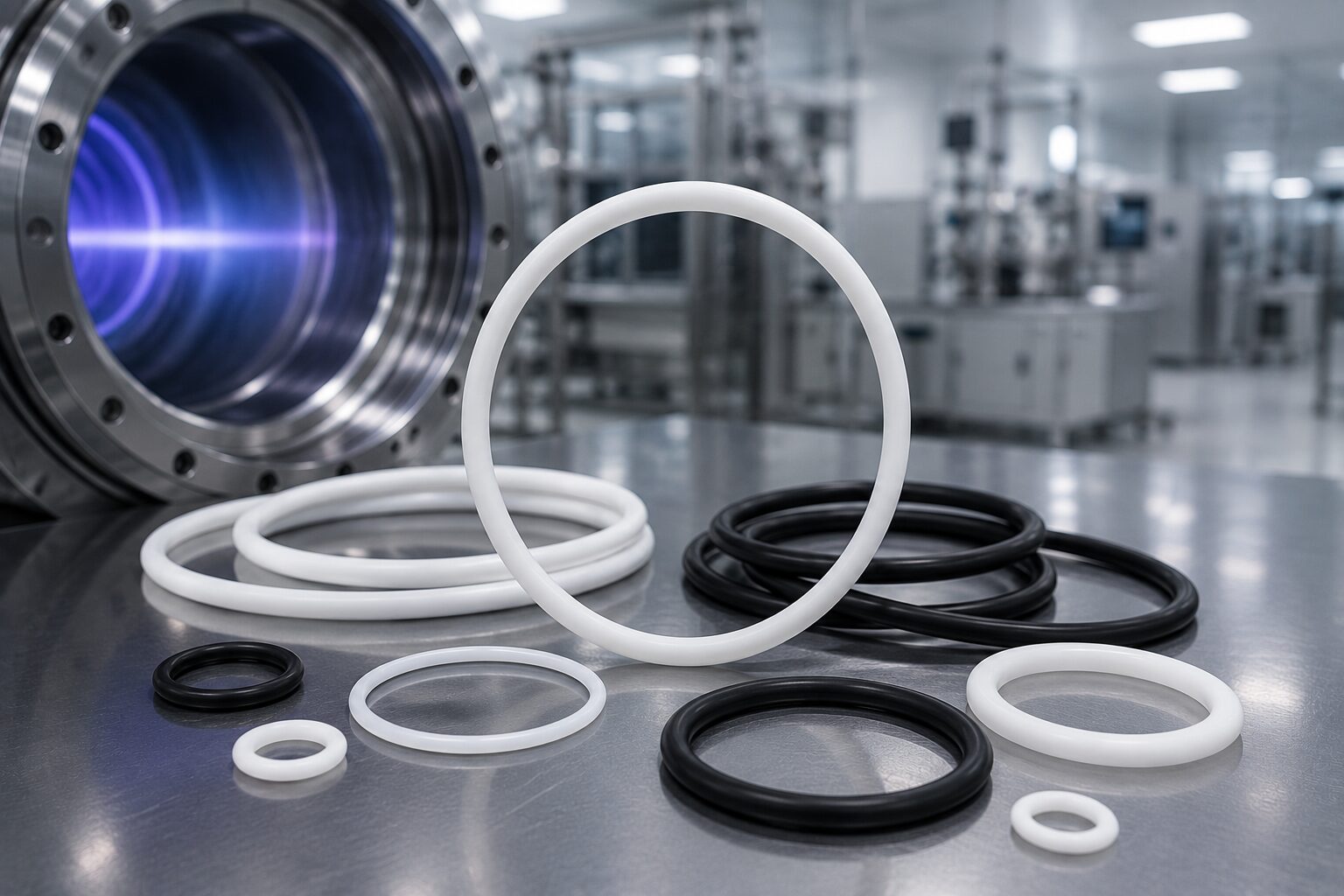

퍼플러오링Perfluoro O-Ring (FFKM)
FFKM(퍼플루오로 엘라스토머) 소재의 오링으로, 최대 330℃에 이르는 내열성과 거의 모든 화학물질에 대응하는 내화학성을 갖춰 반도체 공정·초고온·초극한 환경에 사용됩니다.O-rings made from FFKM (perfluoroelastomer), offering heat resistance up to roughly 330°C and near-universal chemical compatibility — used in semiconductor processes and other extreme environments.
퍼플러오링(FFKM)이란 무엇인가요?What Is a Perfluoro O-Ring (FFKM)?
퍼플러오링(FFKM)은 불소 함량이 가장 높은 퍼플루오로엘라스토머로 만든 오링으로, 사실상 모든 화학물질에 반응하지 않는 최고 수준의 내화학성과 고온 안정성을 갖춥니다. 반도체 공정, 화학플랜트 등 극한 화학환경의 정밀 밀봉에 사용됩니다.A perfluoro O-ring (FFKM) is made from perfluoroelastomer with the highest fluorine content, giving near-universal chemical resistance and high-temperature stability. It is used for precision sealing in extreme chemical environments such as semiconductor processes and chemical plants.
작동 원리 & 구조Principle & Structure
FFKM은 분자 구조 내 수소를 불소로 치환한 완전 불소화 엘라스토머로, PTFE에 가까운 내화학성을 유지하면서도 고무처럼 탄성 밀봉이 가능하도록 설계된 소재입니다. 이 탄성 덕분에 일반 오링과 동일한 방식(그루브 압축)으로 장착·사용할 수 있습니다.FFKM is a fully fluorinated elastomer in which hydrogen atoms are replaced with fluorine, giving it PTFE-like chemical resistance while still retaining the elasticity needed for conventional groove-compression sealing — so it installs and functions just like a standard O-ring.
주요 특징Key Features
- 사실상 모든 화학물질에 대응하는 최고 수준의 내화학성Near-universal chemical resistance — the highest level among elastomers
- -20~330℃ 초광범위 사용 온도Extremely wide service range, roughly -20°C to 330°C
- 저파티클·저아웃가싱 특성으로 반도체 공정에 적합Low particle generation and low outgassing — suited to semiconductor processes
- 일반 오링 대비 고가이나 교체 주기 연장으로 총소유비용 절감Higher unit cost than general elastomers, offset by a much longer replacement cycle
적용 분야Applications
퍼플러 (Evolast)Perfluoro (Evolast)
evolast®는 PTFE 열가소성 수지의 우수한 내화학성·내열성과 엘라스토머 특유의 탄성 및 뛰어난 압축영구줄음률을 동시에 갖춘 FFKM으로, 고무를 밀봉 분야에서 이전에 없던 수준으로 끌어올린 소재입니다. 화학·의약품·식품 산업은 물론 오일·가스 생산 및 정제 공정 등 매우 엄격한 기준이 요구되는 분야에 사용됩니다. 초기 단가는 일반 엘라스토머보다 높지만, 긴 수명과 유지보수 비용 절감으로 총소유비용을 상쇄하는 경우가 많습니다. evolast® FFKM 오링은 기존 툴로 소형부터 최대 지름 2,000mm까지 약 10,000종의 규격을 보유하고 있으며, 고객 도면에 따른 맞춤 제작도 가능합니다.evolast® is an FFKM that combines the excellent chemical and thermal properties of PTFE thermoplastics with the elasticity and superior compression-set resistance of an elastomer — raising rubber to a previously unknown peak in sealing applications. It is used in the chemical, pharmaceutical and food industries as well as in oil & gas production and processing, wherever seals must meet highly exacting standards. Its higher initial cost compared to standard elastomers is often offset by a longer service life and reduced maintenance. evolast® FFKM O-rings are available in roughly 10,000 sizes from existing tooling — from small parts up to 2,000mm in diameter — with custom parts also produced to customer drawings.
| GRADE | 색상Colour | 경도Hardness | 사용 온도Operating Temp. | 설명·인증Remarks / Approvals |
|---|---|---|---|---|
| B794 | 화이트White | 70 | -20℃ ~ +270℃ | FDA 21CFR177.2400, USP Class VI, 3A-Sanitary Standard, EC 1935/2004, DM 21/03/1973, BfR XXI 인증FDA 21CFR177.2400, USP Class VI, 3A-Sanitary Standard, EC 1935/2004, DM 21/03/1973, BfR XXI |
| B894 | 화이트White | 80 | -20℃ ~ +270℃ | FDA, USP Class VI, 3A-Sanitary Standard 기준 충족According to FDA, USP Class VI, 3A-Sanitary Standard |
| B895 | 화이트White | 80 | -15℃ ~ +300℃ | 고온용 — FDA, USP Class VI, 3A-Sanitary Standard 기준 충족High temperature — according to FDA, USP Class VI, 3A-Sanitary Standard |
| N694 | 블랙Black | 60 | -25℃ ~ +270℃ | 표준 용도Standard applications |
| N775 | 블랙Black | 75 | -15℃ ~ +340℃ | 우수한 내열 안정성 — 스팀·아민 환경에는 부적합Outstanding thermal stability — not suitable for steam/amine |
| N794 | 블랙Black | 70 | -25℃ ~ +270℃ | 표준 용도, 고온용 — FDA 21 CFR 177.2600, 3A-Sanitary Standard, USP Class VIStandard applications, high temperature — FDA 21 CFR 177.2600, 3A-Sanitary Standard, USP Class VI |
| N7LT | 블랙Black | 75 | -46℃ ~ +250℃ | 초저온용Ultra low temperature |
| N894 | 블랙Black | 75 | -25℃ ~ +270℃ | 표준 용도, 재고 보유 권장 등급Standard applications, preferably stored |
| N896 | 블랙Black | 75 | -15℃ ~ +330℃ | 고온용High temperature |
| N8LT | 블랙Black | 75 | -46℃ ~ +260℃ | 초저온용Ultra low temperature |
| N8SR | 블랙Black | 75 | -15℃ ~ +330℃ | 스팀·고온수 저항Steam, hot water resistance |
| N993 | 블랙Black | 90 | -20℃ ~ +270℃ | 표준 용도Standard applications |
| N994 | 블랙Black | 90 | -30℃ ~ +260℃ | 저온용Low temperature |
| N9ED | 블랙Black | 90 | -15℃ ~ +260℃ | 사우어가스 환경용 — AED NORSOK M710(5.33mm), API6A(사우어가스 10% H2S), NACE TM0187(사우어가스 5~20% H2S), Arrhenius ISO 23936-2/NORSOK M710-3 사우어 유체 테스트AED NORSOK M710 (5.33mm), API6A sour gas (10% H2S), NACE TM0187 sour gas (5–20% H2S), Arrhenius ISO 23936-2/NORSOK M710-3 sour fluid test |
| N9EX | 블랙Black | 90 | -15℃ ~ +320℃ | 고온용 — AED Norsok M710High temperature — AED Norsok M710 |
| N9LT | 블랙Black | 90 | -46℃ ~ +250℃ | 저온용 — AED Norsok M710, BS EN ISO 23936-2Low temperature — AED Norsok M710, BS EN ISO 23936-2 |
| V7FD | 그린Green | 70 | -15℃ ~ +270℃ | 표준 용도 — FDA, USP Class VI, 3A-Sanitary Standard 기준 충족Standard applications — according to FDA, USP Class VI, 3A-Sanitary Standard |
| V895 | 그린Green | 80 | -15℃ ~ +310℃ | 고온용High temperature |
모든 evolast® 컴파운드는 우수한 내화학성을 갖추고 있습니다.All evolast® compounds offer outstanding chemical resistance performance.
(주)씰스타는 상기 외 국산 및 수입 퍼플러를 재고 운영 및 공급하고 있사오니 관련하여 문의주시기 바랍니다.Sealstar Co., Ltd. also stocks and supplies additional domestic and imported perfluoroelastomer (FFKM) products beyond those listed above — please contact us for details.
적용분야 — 화학 산업, 의약품, 식품 산업, 오일·가스 생산 및 정제 공정, 그 밖에 정밀 밀봉 성능이 요구되는 특수 산업Applications — Chemical industry, pharmaceutical/medical, food industry, oil & gas production and processing, and other applications requiring highly exacting sealing performance
Kalrez (Dupont)Kalrez (DuPont)
듀폰(DuPont) Kalrez는 반도체 공정별 화학·플라즈마 환경에 최적화된 등급을 제공합니다. 아래는 공정 구분별 추천 제품군을 정리한 표입니다.DuPont Kalrez offers grades optimized for the chemical and plasma environment of each semiconductor process step. The table below summarizes recommended grades by process group.
| 공정구분Group | 세부공정Process | 온도Temp. | 공정 환경Environment | 추천제품Suggested | 주요 용도Applications |
|---|---|---|---|---|---|
| Plasma | PECVD / ALD | 25~200℃ | TMS, DEMS, TEOS, SiH4, C3H8, NH3, SiF4, O2, N2O, NF3 | 9100, 9500 | Door/Gate/Pendulum valve seals, Chamber lid, Exhaust valve, Gas inlet·outlet·mixing block, Window seals, Center rings, Wafer/FPD carrier |
| HDP-CVD | 25~200℃ | TEOS, SiH4, NH3, SiF4, O2, C2F6, N2O, NF3, CF4 | 9100, 9500 | ||
| SACVD | 25~250℃ | TEOS, TeP, TEBO, O3, NF3 | 9500, 8002 | ||
| Ash / Strip | 25~250℃ | O2, CF4, CHF3, NH3, H2O Vapor, Forming Gas | 9300, 9500 | ||
| Dielectric(Oxide) Etch | 25~200℃ | CF4, C3F8, CHF3, SF6, O2, H2 | 9300, 9500 | ||
| Conductor(Poly/Metal) Etch | 25~200℃ | CF4, CHF3, HBr, BCl3, CCl4, Cl2 | 9300, 9500 | ||
| Thermal | Metal CVD / ALD / LPCVD | 25~300℃ | Organic precursors, WF6, TiCl4, SiH4, HF, F2, Cl2, ClF3, NF3, H2O Vapor, O2, O3 | 8900, 9100 | Quartz chamber seal, Fittings, Center ring, Plenum seals |
| Oxidation / Diffusion | 150~300℃ | N2, O2, H2O, HCl, Cl2 | 8900, 8475 | ||
| Lamp Anneal / RTP | 150~300℃ | 적외선(IR) 흡수 저항 요구 | 8475 | ||
| Wet | Wafer Prep | 25~125℃ | UPDI, Piranha, SC-1, SC-2, O3, HF(49%) | 6375UP | Door/lid seals, Drain seals, Chemical container seals, Fittings, Filter/connector seals, Flow meters |
| Etching | 25~180℃ | HNO3, HF, H2O, H3PO4 | 6375UP, 1050LF | ||
| Photolithography | 25~125℃ | H2SO4 + Oxidant, Organic Acids, NMP | 6375UP, 1050LF | ||
| Stripping | 25~125℃ | NMP/Alkanolamine, Hydroxylamine | 6375UP, 1050LF | ||
| Copper Plating | 25~100℃ | CuSO4 Solution, H2SO4, H2O2 | 6375UP, 1050LF |
등급별 특성Grade Characteristics
Kalrez 9100
가혹한 플라즈마 환경에서 낮은 침식률과 초저파티클 특성을 가진 등급입니다.Low erosion rate and ultra-low particle generation in harsh plasma environments.
Kalrez 9500
오존·암모니아·수증기·플라즈마 라디칼에 대한 저항성이 우수한 등급입니다.Excellent resistance to ozone, ammonia, water vapor and plasma radicals.
Kalrez 9300
이온(물리적)과 라디칼(화학적)이 혼재된 플라즈마 공정에 사용하는 등급입니다.Suited to plasma processes that combine ionic (physical) and radical (chemical) species.
Kalrez 8900
금속 CVD·ALD·LPCVD 및 산화·확산 공정에 권장하는 등급입니다.Recommended for metal CVD/ALD/LPCVD and oxidation/diffusion processes.
Kalrez 8475
램프 어닐·RTP 공정에 권장하는 등급입니다.Recommended for lamp anneal and RTP (rapid thermal processing) steps.
Kalrez 6375UP
전체 습식(Wet) 공정에 사용 가능한 범용 등급입니다.A general-purpose grade suitable across the full range of wet process steps.
원하는 제품 사양이 있으신가요?Need a specific specification?
치수·도면·수량을 알려주시면 담당자가 신속히 답변드립니다.Send us your dimensions, drawings and quantity for a prompt reply.
