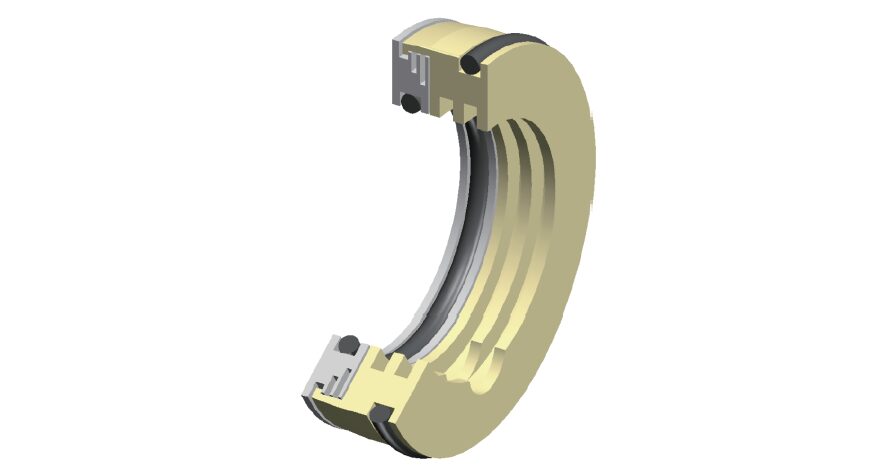

베어링아이솔레이터Bearing Isolator
회전체와 고정체 사이의 미세 간극을 이용한 비접촉 방식으로 베어링을 보호하는 아이솔레이터입니다. 접촉 마찰이 없어 마모 없이 사용 가능하며, 오염물질 유입과 윤활유 누출을 동시에 차단합니다.A non-contact bearing protector/isolator that uses a fine labyrinth gap between rotating and stationary elements. Virtually wear-free, it blocks both contamination ingress and lubricant loss.
베어링아이솔레이터란 무엇인가요?What Is a Bearing Isolator?
베어링아이솔레이터는 회전축과 하우징이 서로 닿지 않는 비접촉 구조로 베어링을 보호하는 부품입니다. 마모가 없어 반영구적으로 사용 가능하며, 오일 누유 방지와 동시에 외부 오염물질 침입을 차단해 베어링 수명을 늘립니다.A bearing isolator is a non-contact device that protects a bearing without the shaft and housing elements touching each other. Because nothing wears, it lasts virtually indefinitely, preventing oil leakage while blocking outside contaminants to extend bearing life.
작동 원리 & 구조Principle & Structure
회전환과 고정환이 서로 맞물리는 미로(labyrinth) 형태의 미세 간극을 형성하되, 두 부품이 직접 접촉하지는 않습니다. 이 좁고 구불구불한 경로가 물리적 장벽 역할을 해 오염물질의 침입과 윤활유의 유출을 억제하며, 비접촉 구조이기 때문에 마모가 거의 없어 오랜 기간 안정적으로 사용할 수 있습니다. 모델에 따라 O-ring 보조 실링이나 배수 홈을 추가해 밀봉 성능을 높이기도 합니다.A rotating ring and a stationary ring interlock to form a fine labyrinth clearance without ever touching each other. That narrow, winding path acts as a physical barrier that resists contaminant ingress and lubricant loss, and because there is no rubbing contact, wear is virtually eliminated — giving the isolator a long, stable service life. Depending on the model, an auxiliary O-ring or drainage groove can be added to further improve sealing performance.
주요 특징Key Features
- 비접촉 구조로 마모가 없어 안정적으로 장기간 사용 가능Non-contact design — virtually no wear, stable long-term service life
- 접촉 마찰이 없어 발열·동력 손실이 최소화No contact friction, so heat generation and power loss are minimal
- 분당 최대 약 25m/sec 둘레속도, -40~120℃ 대응(제품군별 상이)Handles surface speeds up to roughly 25 m/sec and -40 to 120°C, depending on the series
- 씰은 PTFE 충전재, 보조 오링은 FKM(Viton®)이 표준이며 용도에 따라 FDA·NBR·실리콘·FFKM 등으로 대안 지정 가능Standard materials are PTFE filler (seal) and FKM/Viton® (auxiliary O-ring); FDA-grade, NBR, silicone or FFKM alternatives can be specified as needed
- 모터·펌프·기어박스 등 다양한 회전 장비에 규격 대응Sized to fit a wide range of rotating equipment — motors, pumps, gearboxes
재질Materials
| 구성Component | 표준 재질Standard Material | 옵션Option |
|---|---|---|
| 씰 (Seal)Seal | PTFE 충전재 (PTFE filler)PTFE filler | FDA 대응 가능FDA-grade available |
| 오링 (O-ring)O-ring | FKM (Viton®)FKM (Viton®) | NBR, FDA, 실리콘, FFKM 가능NBR, FDA-grade, Silicone, FFKM available |
타입별 재질 & 작동 범위Type-by-Type Materials & Operating Range
THBI-01| 재질Material | PTFE/FKM |
| 압력Pressure | 0 bar |
| 온도Temp. | -40 ~ 120℃ |
| 속도Speed | 25 m/sec 이하 |
| 변위Displacement | 0.3mm |
주로 수평 구조 장비에 사용됩니다.Mainly used in horizontal-structure equipment.
THBI-02| 재질Material | PTFE/FKM |
| 압력Pressure | 0 bar |
| 온도Temp. | -40 ~ 120℃ |
| 속도Speed | 25 m/sec 이하 |
| 변위Displacement | 0.3mm |
수평 구조 장비에 사용되며, 수직 구조 장비 상단부에도 적극 추천됩니다.Used in horizontal-structure equipment; also strongly recommended for the top of vertical-structure equipment.
THBI-03| 재질Material | PTFE/FKM |
| 압력Pressure | 0 bar |
| 온도Temp. | -40 ~ 120℃ |
| 속도Speed | 25 m/sec 이하 |
| 변위Displacement | 0.3mm |
내장 플랜지 타입으로 기존 립씰을 대체하며 제한된 공간에 사용 가능합니다. 수직 구조 상단부 사용은 권장하지 않습니다.A built-in flange type that can replace conventional lip seals in tight spaces; not recommended for the top of vertical-structure equipment.
THBI-04| 재질Material | PTFE/SUS/FKM |
| 압력Pressure | 0.3 bar |
| 온도Temp. | -40 ~ 120℃ |
| 속도Speed | 25 m/sec 이하 |
| 변위Displacement | 0.3mm |
립씰 기술이 적용되어 액체가 가득 찬 수평 구조 장비나 수직 구조 하단부에 사용됩니다.Uses lip-seal technology; suited to horizontal equipment or the lower section of vertical equipment fully filled with liquid.
규격(축경) Ø20~200mm 대응, 상세 치수 규격표는 문의 바랍니다.Shaft sizes span Ø20–200mm — contact us for detailed dimensional charts.
적용 분야Applications
원하는 제품 사양이 있으신가요?Need a specific specification?
치수·도면·수량을 알려주시면 담당자가 신속히 답변드립니다.Send us your dimensions, drawings and quantity for a prompt reply.
