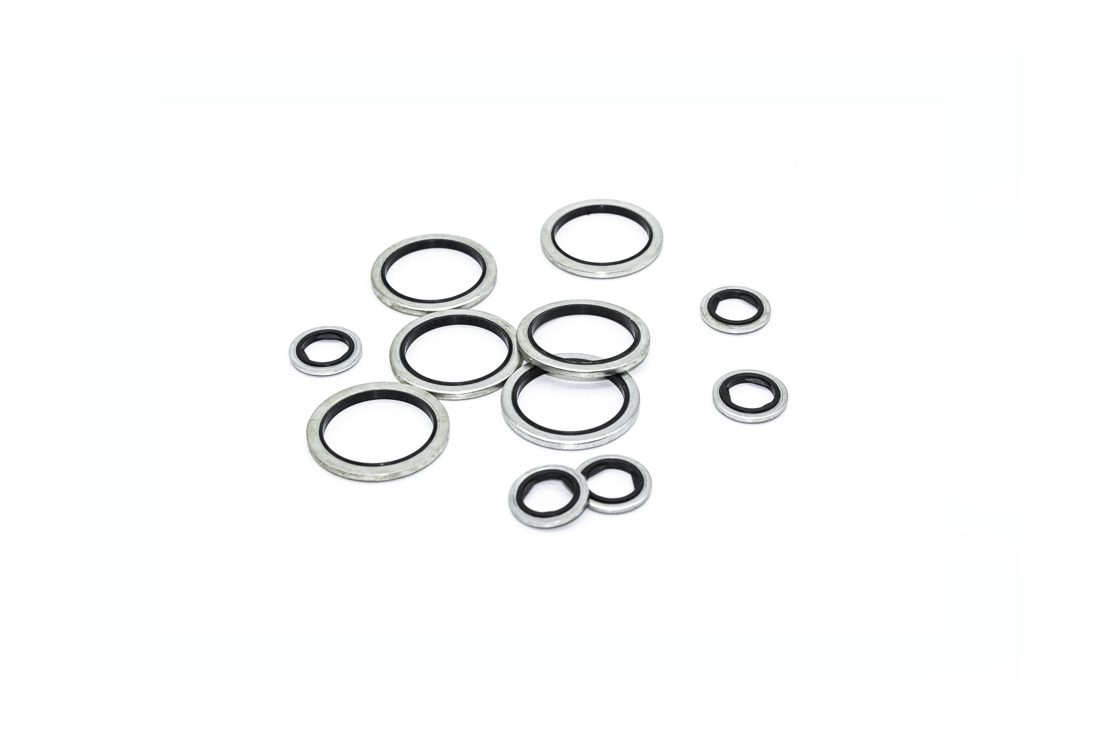

본드씰Bonded Seal

본드씰이란 무엇인가요?What Is a Bonded Seal?

본드씰(다우티 씰)은 금속 링과 고무 링을 결합해 만든 와셔 형태의 씰로, 볼트·플러그 체결부에서 축 방향으로 압축되며 밀봉합니다. 유압·오일 배관의 나사 체결부에서 오일 누유를 방지하는 데 주로 사용됩니다.A bonded seal (Dowty seal) is a washer-shaped seal combining a metal ring with a rubber ring, compressed axially at a bolt or plug fitting to seal it. It is mainly used to prevent oil leaks at threaded connections in hydraulic and oil piping.

작동 원리 & 구조Principle & Structure

금속 와셔 표면에 고무를 가황 접착해 일체화한 씰로, 볼트·플러그를 체결하면 고무 부분이 압축되며 좌우 양면을 동시에 밀봉합니다. 금속이 축 방향 하중과 형태를 지지하고, 고무가 실제 밀봉을 담당하는 구조입니다.A rubber element is vulcanized directly onto a metal washer to form a single-piece seal. When the bolt or plug is tightened, the rubber compresses and seals both faces simultaneously — the metal carries the axial clamp load and holds its shape, while the rubber does the actual sealing.

주요 특징Key Features

• 단일 부품으로 양면 동시 밀봉 (와셔+씰 기능 통합)A single part seals both faces — combines washer and seal in one
• 조립이 간단하고 재사용 시에도 안정적인 밀봉력 유지Simple to assemble; retains reliable sealing force even on reuse
• 금속 소재(STEEL/STAINLESS)와 고무 소재(NBR/FKM) 조합 선택 가능Metal (steel/stainless) and rubber (NBR/FKM) combinations selectable to spec
• 좁은 체결 공간에서도 안정적 밀봉Reliable sealing even in tight fastening spaces

적용 분야Applications
