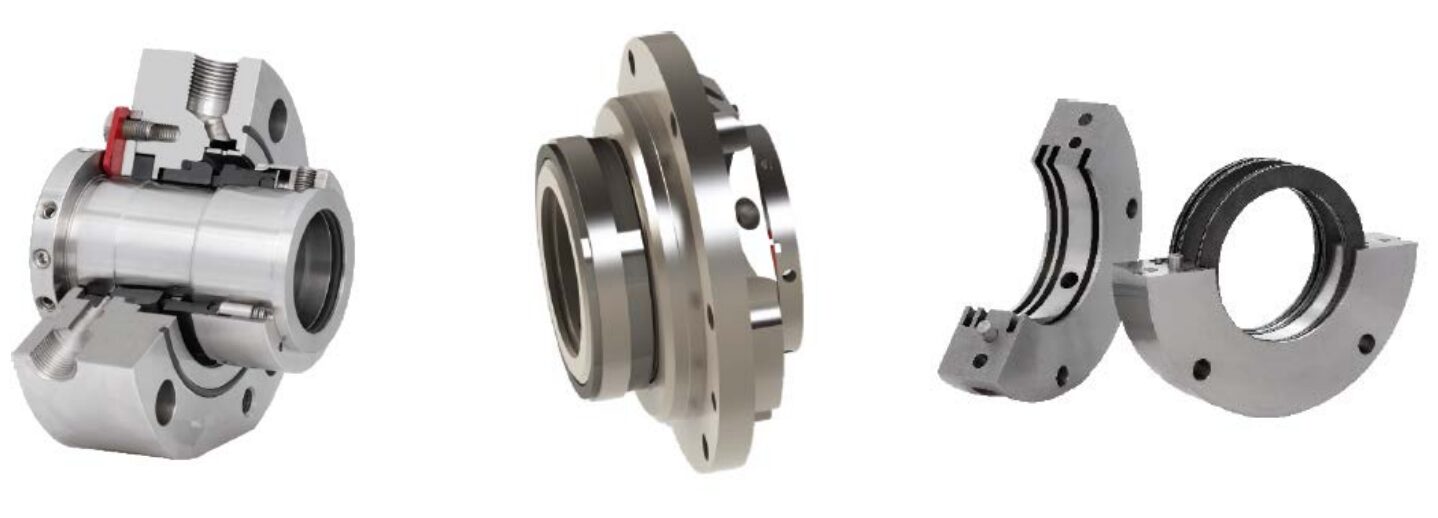

메카니컬씰Mechanical Seal

메카니컬씰이란 무엇인가요?What Is a Mechanical Seal?

메카니컬씰은 회전축이 하우징을 관통하는 지점에서, 회전면과 고정면 두 개의 매끄러운 접촉면이 맞닿아 밀봉하는 정밀 씰입니다. 펌프·믹서 등 고속 회전·고압 환경에서 오일씰보다 높은 밀봉 성능과 내구성을 제공합니다.A mechanical seal is a precision seal that seals a rotating shaft passing through a housing by pressing two flat, smooth faces — one rotating, one stationary — together. It offers higher sealing performance and durability than an oil seal in high-speed, high-pressure applications such as pumps and mixers.

작동 원리 & 구조Principle & Structure

축에 고정되어 함께 회전하는 회전환(rotating face)과, 하우징에 고정되어 움직이지 않는 고정환(stationary face)이 스프링 하중으로 서로 밀착합니다. 두 면을 극히 매끄럽게 랩핑(정밀 연마) 가공해 두 면 사이의 미세한 유막만으로 윤활과 밀봉을 동시에 달성하며, 오링·개스킷이 회전환·고정환 각각을 축과 하우징에 2차로 밀봉합니다. 원유·해수처럼 모래·수분이 섞인 유체에는 실리콘카바이드처럼 단단한 면 소재를, 화학물질에는 내화학성 소재를 선택합니다.A rotating face, keyed to the shaft, is pressed by spring load against a stationary face fixed to the housing. Both faces are lapped to an extremely fine, flat finish so that the microscopically thin fluid film between them provides both lubrication and sealing at once; O-rings or gaskets provide secondary sealing between each face and the shaft or housing. Face materials are chosen for the duty — very hard combinations such as silicon carbide are used where sand or water contaminate the fluid (crude oil, seawater), while chemically resistant materials are chosen for aggressive process fluids.

주요 특징Key Features

• 고정환·회전환의 정밀 랩핑 면접촉으로 고압·고속에서도 누출 최소화Precision-lapped face contact minimizes leakage even under high pressure and speed
• 실리콘카바이드·텅스텐카바이드 등 초경질 페이스 소재로 마모성 유체 대응Ultra-hard face materials such as silicon carbide and tungsten carbide handle abrasive fluids
• API 682/ISO 21049 등 국제 표준 규격 대응 설계 가능Can be designed to international standards such as API 682 / ISO 21049
• 카트리지형 설계로 정렬 오차를 줄이고 교체 작업을 단순화Cartridge-style designs reduce alignment error and simplify replacement
• 유체·온도·회전속도에 따라 페이스·오링 소재를 맞춤 조합Face and O-ring material combinations are tailored to fluid, temperature and rotating speed
