ED씰ED Seal

ED씰이란 무엇인가요?What Is an ED Seal?

ED씰은 오링과 백업링의 기능을 하나로 결합한 복합 단면 씰로, 고압 환경에서 오링이 틈새로 압출되는 것을 막으면서 별도 백업링 없이도 안정적인 밀봉력을 유지합니다. 고압 유압 시스템의 동적·정적 밀봉에 사용됩니다.An ED Seal is a composite-section seal that combines the functions of an O-ring and a back-up ring in one part, resisting extrusion under high pressure without needing a separate back-up ring. It is used for dynamic and static sealing in high-pressure hydraulic systems.

작동 원리 & 구조Principle & Structure

유압·공압 피팅이나 포트를 나사로 체결할 때, 나사산 사이의 미세한 틈만으로는 완전한 밀봉을 보장하기 어렵습니다. ED씰은 체결부에 함께 장착되어 이 틈을 보조적으로 막아주는 정적 씰로, 진동이나 압력 변화가 있는 체결부에서도 안정적인 밀봉을 유지하도록 돕습니다.When a hydraulic or pneumatic fitting or port is joined by threads alone, the fine clearance within the thread engagement often cannot guarantee a complete seal. The ED seal is fitted alongside the joint as a static seal that backs up that gap, helping maintain reliable sealing even where vibration or pressure fluctuation is present.

주요 특징Key Features

• 나사산 체결부의 정적 밀봉을 보조Backs up static sealing at threaded connections
• 주로 NBR 재질로 표준 규격 재고 운영Mainly stocked in NBR standard sizes
• 1차 씰(오링 등)과 함께 사용되어 누유 방지Used alongside a primary seal (such as an O-ring) to prevent leakage
• 필요 시 타 재질 주문 제작 가능Other materials available to order on request

적용 분야Applications

단면 구조Cross-Section

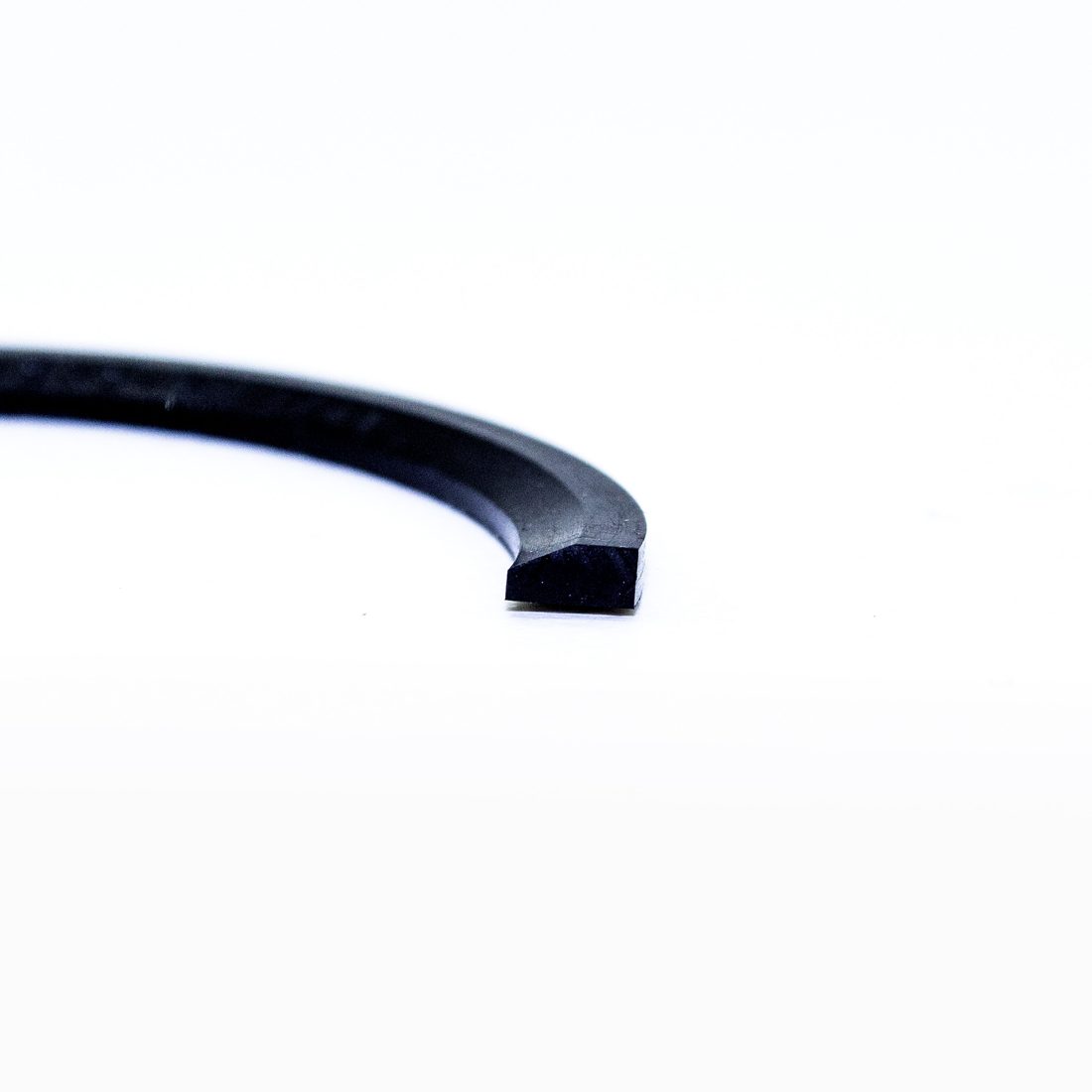

ED씰 단면 구조ED Seal Cross-Section

사이즈Sizes

단위: mm. 세부규격은 내경(ID)×외경(OD)×두께(T)/챔퍼두께(T1) 순서입니다. G·M 규격이 함께 있는 행은 G규격 기준 치수이며, 그 외 규격·재질은 요청 사양에 따라 주문 제작이 가능합니다.Units: mm. Dimensions listed as ID×OD×T/T1. Where both G and M sizes are listed in a row, the dimensions given are for the G size. Other sizes and materials are available made to order per your specifications.
