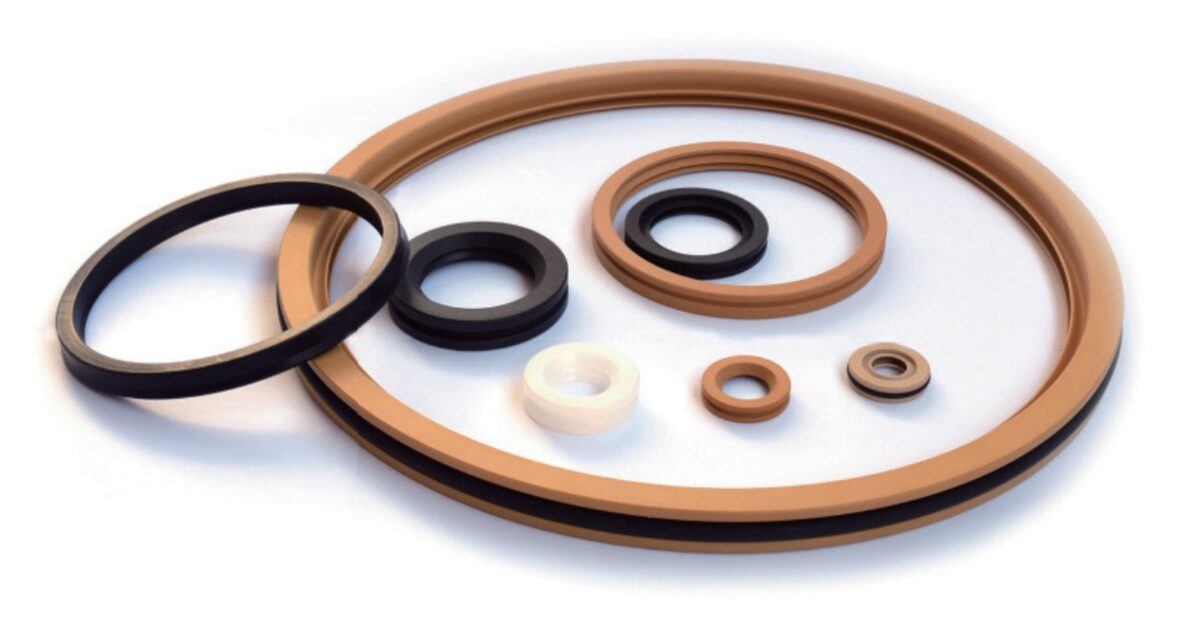

립씰Lip Seal

립씰이란 무엇인가요?What Is a Lip Seal?

립씰은 얇은 립(lip) 형태의 접촉부가 상대면에 밀착해 밀봉하는 씰의 총칭으로, 오일씰처럼 회전축용부터 왕복운동용까지 폭넓게 쓰입니다. 립의 예압으로 낮은 마찰을 유지하면서도 유체 누출과 이물질 침입을 동시에 차단합니다.A lip seal is a general term for seals that use a thin, flexible lip pressed against a mating surface, ranging from rotary seals like oil seals to reciprocating applications. The lip's preload keeps friction low while blocking both fluid leakage and the ingress of contaminants.

작동 원리 & 구조Principle & Structure

PTFE를 얇은 립(lip) 형상으로 정밀 가공하고, 회전축과 접하는 면을 챔퍼(경사)나 스크레이퍼 형상으로 다듬어 밀봉력과 이물질 배출 성능을 동시에 확보합니다. PTFE 표면조도(마찰계수 약 0.06)가 매우 낮아 무급유 상태에서도 장시간 안정적으로 미끄러질 수 있으며, 필요 시 립 내부에 스프링을 넣어 접촉압을 보강합니다.PTFE is precision-machined into a thin lip, with the shaft-contact edge finished as a chamfered or scraper profile to balance sealing performance with the ability to shed debris. PTFE's very low friction coefficient (around 0.06) lets the lip slide against the shaft reliably for long periods without lubrication; a spring can be added inside the lip where extra, consistent contact force is needed.

주요 특징Key Features

• 낮은 마찰계수(약 0.06)로 무급유·고속 회전축에 적합Very low friction coefficient (~0.06) suited to dry-running, high-speed shafts
• -260~260℃ 초광범위 사용 온도Extremely wide temperature capability, roughly -260°C to 260°C
• 카본·유리섬유·MoS2·스테인리스 등 충전재로 내마모성·내크리프성 강화Carbon, glass fiber, MoS2 and stainless-steel fillers boost wear and creep resistance as needed
• 거의 모든 화학물질에 반응하지 않는 화학적 불활성Chemically inert to virtually all process fluids
• 챔퍼립·스크레이퍼립 등 형상 선택으로 세척성·밀봉성 조절Chamfered or scraper lip profiles can be selected to balance sealing and wash-down cleanability
• 금속 케이스로 립 바깥을 보강한 타입은 하우징 압입 시 강성이 필요한 경우에 적합The steel-cased variant adds rigidity for press-fit installation into a housing

적용 분야Applications
