피스톤링Piston Ring

피스톤링이란 무엇인가요?What Is a Piston Ring?

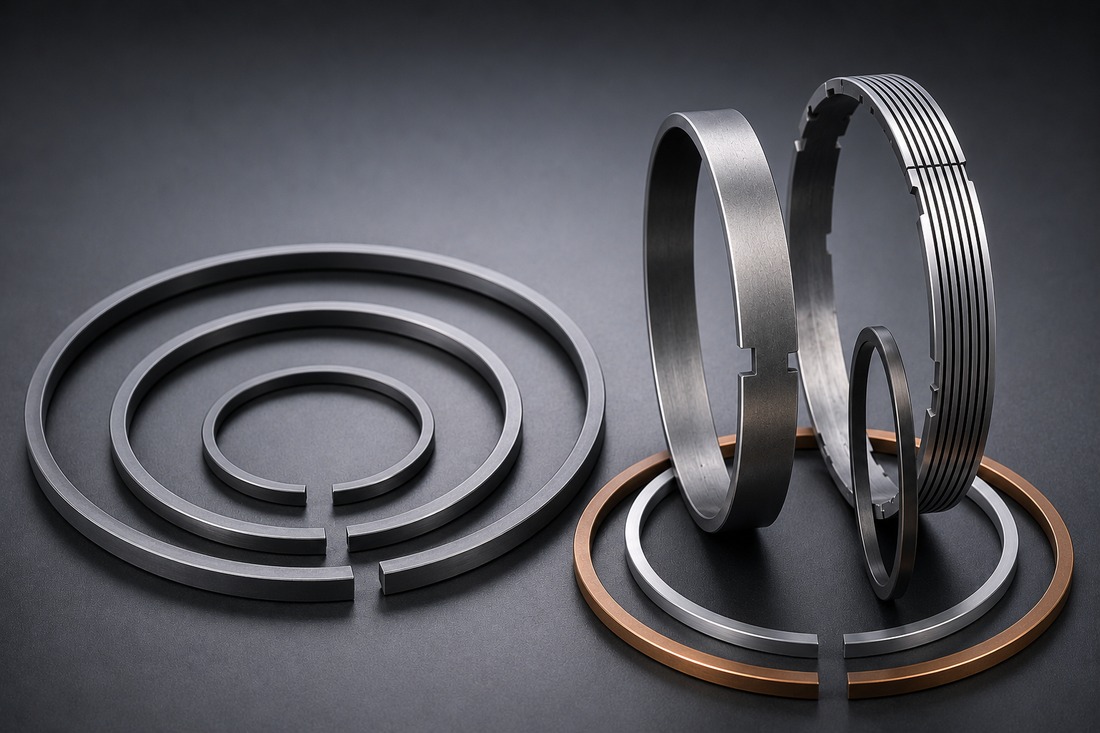

피스톤링은 실린더 내에서 피스톤 둘레에 장착되어 압축가스나 유체가 피스톤과 실린더 벽 사이 틈으로 새는 것을 막는 링 형태의 밀봉 부품입니다. 금속 또는 PTFE 소재로 제작되며 고압 왕복운동 환경에서 사용됩니다.A piston ring is a ring-shaped sealing component fitted around a piston inside a cylinder to prevent compressed gas or fluid from leaking through the gap between the piston and cylinder wall. Made of metal or PTFE, it is used in high-pressure reciprocating applications.

작동 원리 & 구조Principle & Structure

링이 실린더 벽에 면압을 형성해 오일 흐름과 밀봉을 제어하며, 조인트(컷) 형상에 따라 밀봉·배유 성능이 달라집니다. 테이퍼 페이스는 실린더 벽 면압이 높아 빠르게 안착되고, 벤티드 오일링은 슬롯을 통해 배유 경로를 형성하며, 후크 조인트는 카운터보어·블라인드 조립 등 링 구속이 필요한 유압 변속기·클러치·토크컨버터에 가장 많이 사용됩니다.The ring forms a sealing contact pressure against the cylinder wall to control oil flow; sealing and drainage behavior differ by joint/cut geometry. A taper face seats quickly with high wall pressure, a vented oil ring uses slots to form a drainage path, and a hook joint — the most common type for hydraulic transmissions, clutches and torque converters — suits applications needing ring retention such as counterbore or blind assembly.

주요 특징Key Features

• 테이퍼 페이스·앵글 컷·벤티드 오일링·스텝 컷·인터록 조인트·버트 컷·후크 조인트 등 다양한 조인트 형상 대응Wide range of joint/cut types available — taper face, angle cut, vented oil ring, step cut, interlock joint, butt cut, hook joint and more
• 후크 조인트 링은 SAE J281 규격 준수 — 조립 용이·우수한 씰링·긴 수명Hook joint rings comply with SAE J281 — easy assembly, strong sealing, long service life
• 좌측각(Left-hand) 컷이 업계 표준Left-hand cut is the industry-standard orientation
• 표준 코팅은 인산망간(마찰 저항 감소·방청, 초기 길들임에 유리)이며, 용도에 따라 크롬·주석 등 특수 도금도 대응 가능Standard coating is manganese phosphate — reduces friction, prevents rust and aids break-in; chrome, tin and other special platings are available for specific applications
• 홈 폭은 링 최대 폭보다 여유를 두고 반경방향 간극도 열팽창을 고려해 설계 — 문의 시 사양에 맞는 그루브(홈) 치수 설계를 지원해 드립니다Groove width should exceed the ring’s maximum width, and radial clearance should allow for thermal expansion — contact us for groove-dimension design support matched to your specification
• 비표준 조인트 치수 주문 제작 가능, 재질은 고강도 주철·브론즈 합금 외 니켈 레지스트 주철·스테인리스강 등으로 대안 지정 가능Non-standard joint dimensions available to order; alternative materials such as Ni-Resist cast iron or stainless steel can be specified in addition to high-strength cast iron and bronze alloy

적용 분야Applications

세부 기술자료Detailed Technical Data

아래 항목을 클릭하면 조인트 형식·소재별 세부 사양을 확인할 수 있습니다.Click either item below for detailed specifications on joint types and materials.

← 목록으로← Back to list

조인트 형식별 상세Joint Design Details

피스톤 링의 조인트(절개) 형상은 밀봉·배유 성능과 조립 방식을 좌우합니다. 대표적인 조인트 형식은 다음과 같습니다.The ring joint (cut) geometry determines sealing/drainage behavior and how the ring is assembled. Representative joint types are listed below.

도식Diagram	조인트 형식Joint Type	설명Description	대응 직경Diameter Range
	인터록 조인트Interlock Joint	양방향 밀봉이 가능하며 개구부를 접합부 손상 없이 통과할 수 있어 유압 부품에 널리 쓰입니다.A bi-directional joint that can pass over open ports without damaging the joint tips — widely used in hydraulic components.	약 38~1,830mm (1.5"~72")
	스텝 컷 조인트Step Cut Joint	일정 수준의 누설이 허용되는 조건에서 사용하는 양방향 조인트입니다.A bi-directional joint used where a controlled amount of leakage is acceptable.	약 16~1,830mm (0.62"~72")
	버트 컷 조인트Butt Cut Joint	가장 널리 쓰이는 기본형 조인트입니다.The most common, basic joint style.	약 9.5~1,830mm (0.375"~72")
	앵글 버트 컷 조인트Angle Butt Cut Joint	보어 내벽에 접합선 마모 자국이 남는 것을 방지하기 위해 사용합니다.Used to prevent the joint line from wearing a visible mark into the bore wall.	약 9.5~1,830mm (0.375"~72")
	후크 조인트Hook Joint	링이 압축된 상태로 최종 작동 내경에 도달해야 하는 카운터보어·블라인드 조립 등에 사용되며 SAE J281 규격을 따릅니다.Used where the ring must stay compressed to reach its final working bore diameter — e.g. counterbore or blind assembly — and follows the SAE J281 standard.	약 16~1,830mm (0.62"~72")
