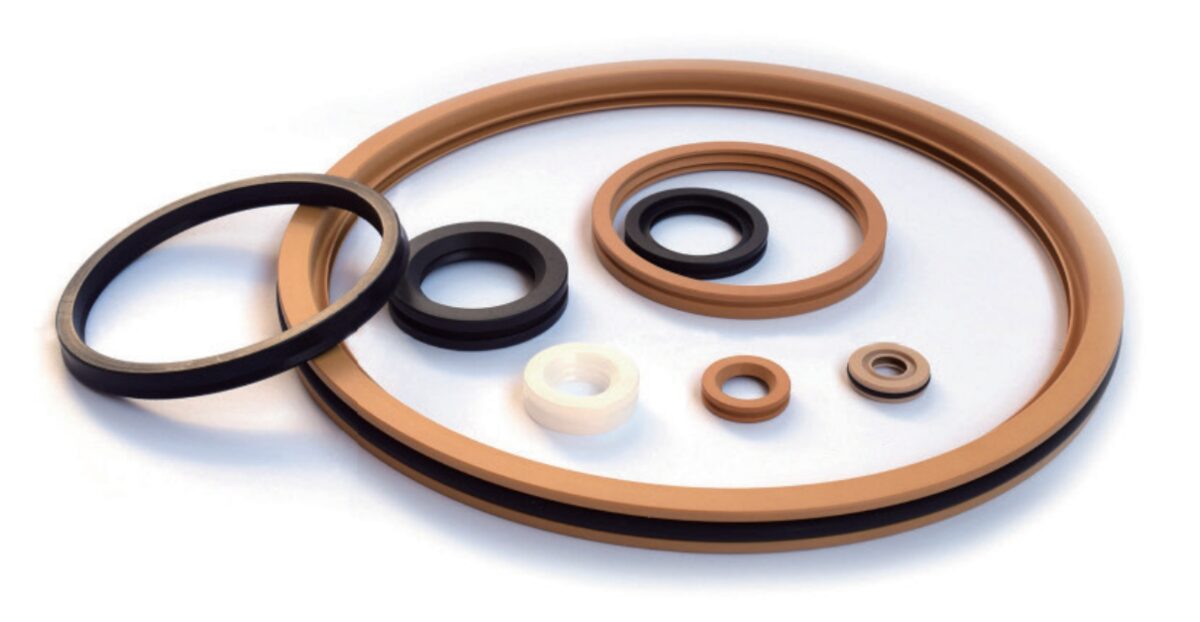

PTFE 테프론 립씰PTFE Lip Seals
씰스타는 교반기·믹서·펌프와 식품·제약 장비의 회전축 밀봉을 위한 PTFE 테프론 립씰(PTFE Lip Seal)을 제작·공급합니다. Rotary Shaft Seal의 고속 회전·내화학·고온·저마찰 요구조건에 따라 Metal Case Lip Seal과 Spring Loaded Lip Seal 등 구조를 검토합니다. 설계는 압력·회전속도·축경·온도·유체·축 표면조도·편심 및 윤활 조건에 따라 달라집니다.SEALSTAR supplies custom PTFE lip seals for rotary shaft sealing in agitators, mixers, pumps and food or pharmaceutical equipment. Metal Case Lip Seal and Spring Loaded Lip Seal designs are reviewed for high-speed, chemical, thermal and low-friction requirements. Design depends on pressure, rotational speed, shaft diameter, temperature, fluids, shaft surface finish, eccentricity and lubrication.
PTFE 립씰의 구조와 선정PTFE lip seal construction and selection
PTFE 립이 축과 접촉해 유체를 밀봉하며, 금속 케이스는 하우징 장착을 지지하고 스프링은 필요한 접촉력을 보완합니다. 립 형상·충전재·스프링과 정적 밀봉부 재질을 함께 선정합니다. 저마찰이라는 재질 특성만으로 무급유 수명이나 최고 회전속도를 보장할 수는 없습니다.A PTFE lip contacts the shaft to seal the fluid; a metal case supports mounting and a spring can supplement contact force. Select lip geometry, fillers, spring and static sealing materials together. Low friction alone does not establish dry-running life or a maximum shaft speed.
고속·고온·내화학 회전축 밀봉High-speed, thermal and chemical rotary sealing
축경과 회전수로 표면속도를 확인하고 압력차·마찰열·윤활·축 런아웃을 함께 검토합니다. 축 재질·경도·표면조도와 편심은 마모 및 누설에 영향을 줍니다. 실제 사용 온도와 유체 적합성은 PTFE 컴파운드뿐 아니라 케이스·스프링·보조 고무씰의 조건도 고려합니다.Review surface speed from shaft diameter and rpm together with differential pressure, frictional heat, lubrication and shaft runout. Shaft material, hardness, finish and eccentricity affect wear and leakage. Operating temperature and fluid compatibility depend on the case, spring and auxiliary elastomer seals as well as the PTFE compound.
식품·제약 장비와 견적 정보Food/pharma equipment and quotation details
교반기·믹서·펌프의 사용 유체, CIP·SIP 세정 조건, 축·하우징 도면과 수량을 알려주세요. 식품·약품 접촉용은 선정된 PTFE 컴파운드와 보조 재질별 적합성 자료를 확인하며, 모든 PTFE 립씰에 FDA 또는 USP 자료가 공통 적용되는 것은 아닙니다.Send the process fluid, CIP/SIP cleaning conditions, shaft and housing drawings, and quantity for the agitator, mixer or pump. Food and pharmaceutical contact requires documentation for the selected PTFE compound and auxiliary materials; FDA or USP documentation does not apply to every PTFE lip seal.
구조별 제품 타입Product Types by Structure
PTFE 립씰은 낮은 마찰과 우수한 내열·내화학성을 바탕으로, 일반 엘라스토머 오일씰이 대응하기 어려운 고속 회전·고온·화학 유체·저윤활 조건에 사용됩니다. 씰스타는 외경 고정(정적 밀봉) 방식에 따라 메탈케이스립씰과 오링타입립씰 두 타입으로 공급하며, 두 타입 모두 같은 PTFE 립이 축을 밀봉하는 원리를 공유합니다. 아래 카드에서 구조 차이를 확인하시고, 자세히 보기를 눌러 해당 타입의 Profile·옵션·재질을 확인하세요.PTFE lip seals combine low friction with strong heat and chemical resistance, covering high-speed, high-temperature, chemical-fluid and dry-running conditions that general elastomer oil seals struggle with. Sealstar supplies two types based on how the OD is statically sealed and retained — both share the same PTFE-lip-on-shaft sealing principle. Compare the structures below, then click through for each type's profiles, options and materials.
금속 케이스에 PTFE 실링 립을 조립한 구조로, 하우징에 압입하여 장착합니다.A PTFE sealing lip assembled inside a metal case that press-fits into the housing.
| 기본 구조Structure | Metal Case + PTFE LipMetal Case + PTFE Lip |
| 장착 방식Mounting | 압입 (Press-Fit), 일반 오일씰과 유사Press-fit, similar to a conventional oil seal |
| 주요 장점Key Strength | 견고한 고정 및 구조적 안정성Rugged mounting and structural stability |
| ProfileProfile | Single / Dual / Bi-directional / Multi-Lip |
| 옵션Options | Garter Spring, Wiper, Reverse Lip, 고압 ProfileGarter Spring, Wiper, Reverse Lip, High-Pressure Profile |
| 추천 조건Best Suited To | 견고한 장착과 구조적 안정성이 필요한 일반 산업용 회전기기General industrial rotating equipment needing rugged mounting and structural stability |
O링이 외경 정적 밀봉 및 고정을 담당하고, PTFE 립이 회전축을 밀봉하는 구조입니다.An O-ring provides static sealing and retention on the OD while the PTFE lip seals against the rotating shaft.
| 기본 구조Structure | O-Ring + PTFE LipO-Ring + PTFE Lip |
| 장착 방식Mounting | 그루브 / 오픈 그루브Groove / open groove |
| 주요 장점Key Strength | 간단한 구조와 비교적 용이한 교체Simple structure with comparatively easy replacement |
| Profile | Single / Dual / Bi-directional / Multi-Lip |
| 옵션Options | Garter Spring, Wiper 및 특수 ProfileGarter Spring, Wiper and special profiles |
| 추천 조건Best Suited To | 분해·교체가 잦거나 O링 방식 글랜드 장착이 적합한 회전기기Rotating equipment needing frequent disassembly, or an O-ring gland mounting |
핵심 차이Key Differences
| 구분Item | 메탈케이스립씰Metal-Cased | 오링타입립씰O-Ring Type |
|---|---|---|
| 외경 구조OD Structure | Metal CaseMetal Case | O-RingO-Ring |
| 장착 방식Mounting | Press-FitPress-Fit | Groove / Open GrooveGroove / Open Groove |
| 주요 장점Key Strength | 견고한 고정 및 구조 안정성Rugged mounting and structural stability | 간단한 구조 및 교체·정비 용이Simple structure, easy removal and servicing |
PTFE 립씰의 적용 가능한 압력, 회전속도 및 온도 범위는 립 형상, PTFE 소재, 축경, 표면속도, 사용유체, 윤활조건, 온도, 축 편심 및 하우징 구조 등에 따라 달라질 수 있습니다. 표시된 제품 형상은 대표적인 설계 예시이며, 실제 적용 시에는 운전조건을 확인하여 적합한 lip profile과 재질을 선정해야 합니다. 사용 압력, 축경, RPM, 온도, 사용유체 및 운전조건을 알려주시면 적용조건에 맞는 제품을 검토해 드립니다.Selecting the Right Seal
A PTFE lip seal's usable pressure, speed and temperature range depends on lip geometry, PTFE compound, shaft diameter, surface speed, media, lubrication, temperature, shaft run-out and housing design. The profiles shown here are representative design examples — the right lip profile and material for your application should be confirmed against your actual operating conditions. Send us your operating pressure, shaft diameter, RPM, temperature, media and running conditions and we will review the right product for your application.

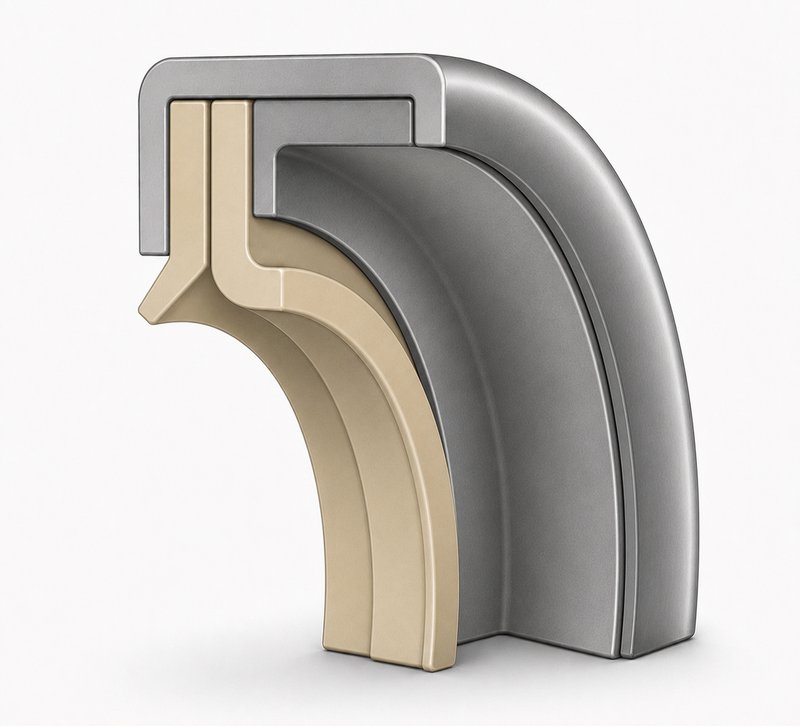

메탈케이스립씰Metal-Cased PTFE Rotary Lip Seal
PTFE 실링 립을 금속 케이스 내부에 조립한 회전축용 씰입니다. 금속 케이스가 PTFE 실링 요소를 안정적으로 지지하며, 일반 오일씰과 유사하게 하우징에 압입해 장착합니다. PTFE의 낮은 마찰계수와 우수한 내열성·내화학성을 살려 일반 엘라스토머 오일씰로 대응하기 어려운 고속 회전, 고온, 화학 유체, 저윤활 및 특수 운전 환경에 적용합니다. 펌프, 압축기, 믹서, 식품·제약 설비 등 다양한 회전기기에 사용되는 구조입니다.A rotary shaft seal built by assembling a PTFE sealing lip inside a metal case. The metal case gives the PTFE element stable, rigid support and press-fits into the housing much like a conventional oil seal. PTFE's low friction coefficient plus strong heat and chemical resistance make it suited to high-speed rotation, high temperature, chemical fluids, dry-running and other conditions general elastomer oil seals struggle with — used on pumps, compressors, mixers, and food/pharmaceutical equipment among many rotating machines.
대표 ProfileRepresentative Profiles

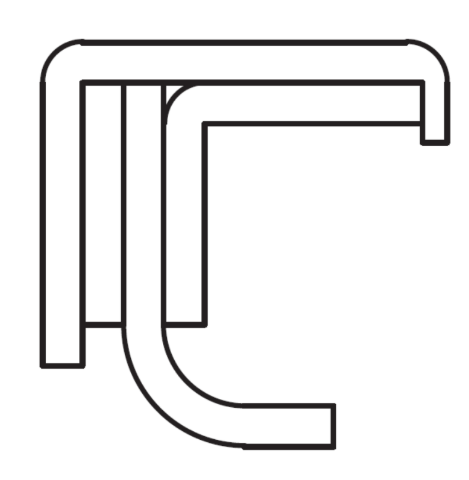

Single LipSingle Lip
가장 기본적인 형태로 하나의 PTFE 실링 립으로 구성됩니다.The baseline profile, built around a single PTFE sealing lip.

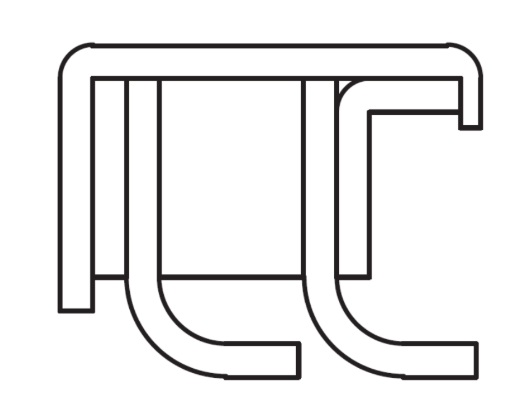

Dual LipDual Lip
2개의 실링 립으로 누설 제어를 강화하고 밀봉을 이중화합니다.Two sealing lips reinforce leakage control and add sealing redundancy.

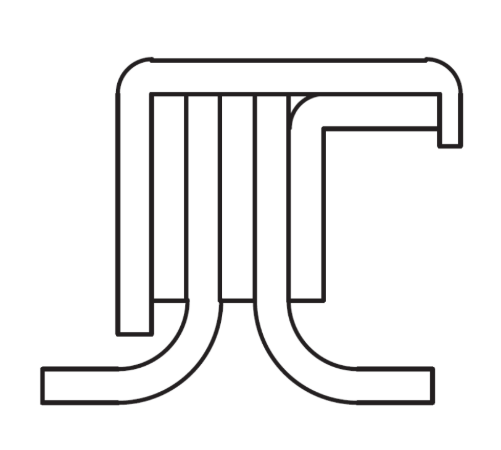

Bi-directional LipBi-directional Lip
서로 반대 방향을 향하는 립으로 양방향 압력이나 서로 다른 유체를 분리합니다.Opposed lips handle pressure from either direction or keep two different media apart.

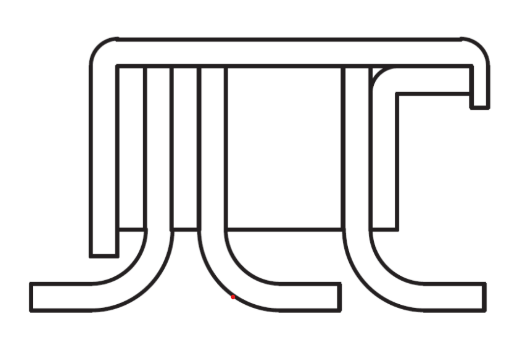

Multi-LipMulti-Lip
3 Lip 또는 실링 립과 보조(와이퍼) 립을 조합한 다단 밀봉 구조입니다.A 3-lip or sealing-plus-auxiliary-lip combination for staged, multi-point sealing.
추가 가능 옵션: 스프링 에너자이즈드 · 와이퍼(방진) 립 · 리버스 립 · 고압 프로파일Available options: Spring-Energized · Wiper / Dust Lip · Reverse Lip · High-Pressure Profile
디자인 옵션Design Options
가터스프링 보강형(Garter Spring Type)Garter Spring Type (Spring-Energized)
PTFE 실링 립에 가터스프링(Garter Spring)을 적용하여 축과의 접촉력을 안정적으로 유지하는 구조입니다. 축 런아웃(Run-out), 편심 또는 축과 하우징의 미스얼라인먼트가 있는 조건에서 립의 추종성과 밀봉 안정성을 향상시키는 데 사용됩니다. 가터스프링 적용 여부는 압력뿐 아니라 회전속도, 축 런아웃 및 요구되는 립 접촉력 등을 종합하여 선정합니다.A garter spring is fitted around the PTFE sealing lip to keep contact force against the shaft consistent. It is used where shaft run-out, eccentricity, or shaft/housing misalignment call for better lip tracking and sealing stability. Whether a garter spring is applied is decided by more than pressure alone — rotation speed, shaft run-out and the required lip contact force are all considered together.
고압 프로파일(High-Pressure Design)High-Pressure Design
높은 압력차가 걸리는 조건에서는 스프링만 추가하는 방식이 아니라 립 두께, 지지 구조, 형상 자체를 강화한 별도 프로파일을 적용합니다. 실제 대응 가능한 압력은 립 형상·PTFE 컴파운드·축경·표면속도·윤활·온도·런아웃·하우징 정밀도 등 여러 조건이 함께 결정합니다.For higher pressure differentials, the lip thickness, support structure and overall geometry are reinforced — not just a spring added on top. Actual pressure capability depends jointly on lip geometry, PTFE compound, shaft diameter, surface speed, lubrication, temperature, run-out and housing precision.
와이퍼 / 방진 립(Wiper / Dust Lip)Wiper / Dust Lip
외부의 먼지, 분진, 수분 등 오염물이 내부로 유입되는 것을 막는 보조 립을 추가하는 옵션으로, Dual Lip이나 Multi-Lip 구조와 함께 조합할 수 있습니다.Adds an auxiliary lip that keeps outside dirt, dust and moisture from being drawn in — can be combined with the Dual Lip or Multi-Lip profile.
리버스 립(Reverse Lip)Reverse Lip
장비 조립 방향과 밀봉해야 할 유체·압력측의 위치가 일반적인 구조와 반대인 경우, 실링 립의 방향을 반대로 설계하는 옵션입니다. 특정 산업이나 용도를 의미하는 것이 아니라, 씰을 기준으로 압력측이 어느 방향에 있는지에 따라 결정됩니다.Reverses the sealing lip's orientation when the fluid/pressure side sits opposite the usual arrangement for a given assembly. It is not tied to any particular industry — it simply follows which side of the seal the pressure is on.
재질 선정 (Material Selection)Material Selection
PTFE 립씰의 성능은 립 형상뿐 아니라 PTFE 컴파운드의 선택에도 크게 영향을 받습니다. Virgin PTFE는 우수한 내약품성과 저마찰 특성을 갖지만, 실제 회전용 씰에서는 마모·creep·열전도·압력 및 상대재 특성을 개선하기 위해 카본·흑연·유리섬유·PEEK·PI 등의 충전재(filler)를 조합한 PTFE 컴파운드가 주로 사용됩니다. 특정 컴파운드를 하나의 표준 재질로 고정하기보다는, 사용유체·회전속도·압력·윤활조건·상대축 재질·온도에 따라 적합한 컴파운드를 선정합니다.A PTFE lip seal’s performance depends not only on lip geometry but heavily on the PTFE compound selected. Virgin PTFE offers excellent chemical resistance and low friction, but rotary seals typically use PTFE compounded with fillers — carbon, graphite, glass fiber, PEEK, PI and others — to improve wear resistance, creep, heat conduction, pressure capability and compatibility with the mating surface. Rather than fixing one compound as a single "standard" material, the right compound is selected based on the media, rotation speed, pressure, lubrication, mating shaft material and temperature.
PTFE 컴파운드PTFE Compound
| 재질군Material Family | 주요 특성Key Characteristics | 대표 적용Typical Use |
|---|---|---|
| 카본 충전 PTFECarbon Filled PTFE | 내마모성 및 creep resistance가 우수하고 기계적 안정성이 높음Excellent wear and creep resistance with strong mechanical stability | 일반 산업용 회전축, Oil/Water, 펌프·기어박스 등General industrial shafts, oil/water service, pumps and gearboxes |
| 카본섬유 충전 PTFECarbon Fiber Filled PTFE | 높은 압축강도와 내마모성, 고속 동적조건에서 우수한 성능High compressive strength and wear resistance, strong performance under high-speed dynamic conditions | 고속 회전, 수계 유체, 비교적 높은 기계적 하중High-speed rotation, aqueous media, comparatively high mechanical load |
| 흑연 충전 PTFEGraphite Filled PTFE | 낮은 마찰과 양호한 자기윤활 특성, 부드러운 상대면에 적용 가능Low friction with good self-lubricating behavior, suited to soft mating surfaces | 저마찰 회전축, 비교적 낮은 기계적 하중Low-friction shafts, comparatively light mechanical load |
| 유리섬유 충전 PTFEGlass Fiber Filled PTFE | creep resistance와 치수안정성이 우수하며 화학적 안정성이 양호Excellent creep resistance and dimensional stability with good chemical stability | 일반 산업용, 공기압축기 및 다양한 유체General industrial use, air compressors and a range of media |
| 유리섬유+이황화몰리브덴 충전 PTFEGlass Fiber + MoS₂ Filled PTFE | 내마모·내압출 특성이 우수하고 높은 기계적 하중에 적합Strong wear and extrusion resistance, suited to high mechanical loads | 고속·고하중 회전조건 및 높은 압력조건High-speed, high-load rotation and higher-pressure conditions |
| PEEK 충전 PTFEPEEK Filled PTFE | 우수한 기계적 특성, 내마모성 및 내약품성Strong mechanical properties, wear resistance and chemical resistance | 식품·음료 등 특수 용도*Food & beverage and other special-duty use* |
| PI 충전 PTFEPI Filled PTFE | 매우 낮은 마찰과 우수한 물리적 특성, 상대재 공격성이 낮은 편Very low friction and strong physical properties, comparatively gentle on the mating surface | 부드러운 상대면, 저마찰 및 특수 회전조건Soft mating surfaces, low-friction and special rotary conditions |
| 특수 PTFE 컴파운드Special PTFE Compounds | 적용조건에 맞춰 충전재 및 배합을 최적화Filler type and ratio optimized for the specific application | Dry running, 고온, 특수 화학유체 등Dry running, high temperature, special chemical media and more |
식품·음료 및 제약설비에는 관련 식품접촉 규정을 충족하는 PTFE 컴파운드를 선택해 적용할 수 있습니다. 적용 가능 여부와 인증 사항은 실제 공급 재질의 적합성 자료(compliance documentation)를 기준으로 확인합니다.Food, beverage and pharmaceutical equipment can use a PTFE compound that meets the applicable food-contact regulations. Actual eligibility and certification are confirmed against the compliance documentation of the specific compound supplied.
메탈 케이스 재질 (메탈케이스립씰)Metal Case Material (Metal-Cased)
| 재질Material | 특성Characteristics | 대표 적용Typical Use |
|---|---|---|
| 탄소강 (Carbon Steel)Carbon Steel | 일반적인 산업환경에서 경제적이고 범용적으로 사용Economical and widely used in general industrial environments | 윤활유, 일반 산업기계, 비부식 환경Lubricating oil, general industrial machinery, non-corrosive environments |
| 스테인리스강 304 (SUS304)Stainless Steel 304 | 탄소강보다 우수한 내식성Better corrosion resistance than carbon steel | 습윤환경, 세척환경 및 일반적인 부식성 환경Wet or wash-down environments and general corrosive service |
| 스테인리스강 316 (SUS316)Stainless Steel 316 | 보다 우수한 내식성Even stronger corrosion resistance | 화학공정, 식품·음료, 제약 및 부식성 유체 환경Chemical processing, food & beverage, pharmaceutical and corrosive-media service |
| 특수 금속 (Special Metal)Special Metal | 적용환경에 따라 별도 선정Selected case by case for the application | 특수 화학환경 및 고객 지정사양Special chemical environments and customer-specified requirements |
스태틱 씰 / 개스킷 재질 (메탈케이스립씰)Static Seal / Gasket Material (Metal-Cased)
| 재질Material | 주요 특성Key Characteristics | 대표 적용Typical Use |
|---|---|---|
| NBRNBR | 광유계 오일에 대한 내유성이 우수하고 범용성이 높음Strong resistance to mineral oils, broadly applicable | 일반 윤활유, 기어오일 및 산업용 회전기기General lubricants, gear oil and industrial rotating equipment |
| FKMFKM | NBR 대비 고온 및 다양한 화학유체에 대한 내성이 우수Better high-temperature and broader chemical resistance than NBR | 고온 윤활유, 연료 및 화학유체High-temperature lubricants, fuels and chemical media |
| 특수 엘라스토머 (Special Elastomer)Special Elastomer | 유체·온도·규제조건에 따라 선정Selected by media, temperature and regulatory requirements | EPDM, FFKM 등 특수 적용EPDM, FFKM and other special-duty options |
* 식품접촉 여부는 실제 공급 컴파운드/재질의 적합성 자료 확인이 필요합니다.* Food-contact suitability must be confirmed against the compliance documentation of the specific compound or material actually supplied.
메탈케이스립씰의 사용 가능 온도와 성능 범위는 PTFE 컴파운드 하나만으로 결정되지 않으며, 케이스·스태틱씰 재질, 사용유체, 압력, 표면속도 및 윤활조건이 함께 결정합니다. 실제 사용온도는 운전조건을 알려주시면 확인해 안내해 드립니다.Temperature Guidance
A metal-cased lip seal's usable temperature and performance range is not set by the PTFE compound alone — it is determined together with the case and static-seal material, media, pressure, surface speed and lubrication condition. Tell us your operating conditions and we'll confirm the actual usable range.

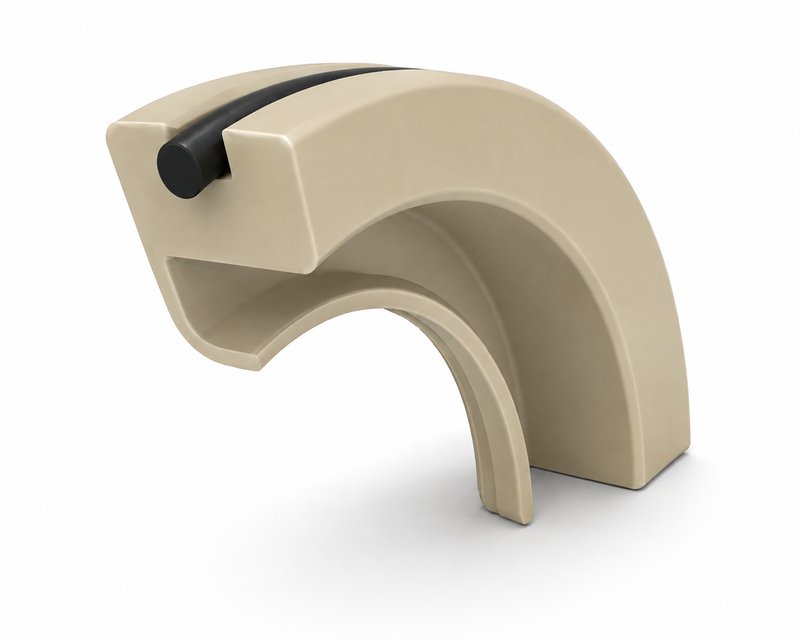

오링타입립씰O-Ring Type PTFE Rotary Lip Seal
PTFE 실링 엘리먼트와 O링을 조합한 회전축용 씰입니다. PTFE 립이 회전축과 접촉해 동적 밀봉을 담당하고, O링은 하우징과 씰 외경 사이의 정적 밀봉 및 예압(energizing) 역할을 합니다. 금속 외부 케이스가 없어 구조가 비교적 간단하며 오픈 그루브나 분할형 하우징에도 장착하기 편리합니다. 탈착·교체가 상대적으로 용이해 정기적인 유지보수나 세척이 필요한 설비에도 적용할 수 있습니다.A rotary shaft seal that pairs a PTFE sealing element with an O-ring. The PTFE lip makes dynamic contact with the shaft, while the O-ring provides static sealing and energizing force between the housing and the seal OD. With no outer metal case, the structure is comparatively simple and fits open-groove or split-housing designs. Removal and replacement are relatively easy, which suits equipment that needs regular maintenance or cleaning.
대표 ProfileRepresentative Profiles
Single LipSingle Lip
가장 기본적인 형태로 하나의 PTFE 실링 립으로 구성됩니다.The baseline profile, built around a single PTFE sealing lip.

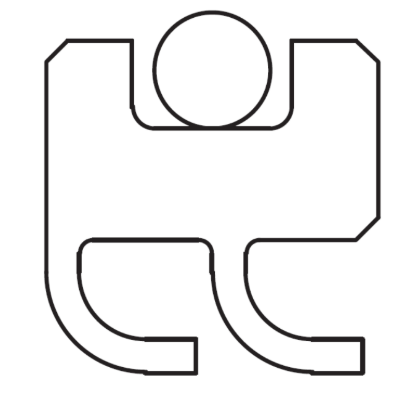

Dual LipDual Lip
2개의 실링 립으로 누설 제어를 강화하고 밀봉을 이중화합니다.Two sealing lips reinforce leakage control and add sealing redundancy.

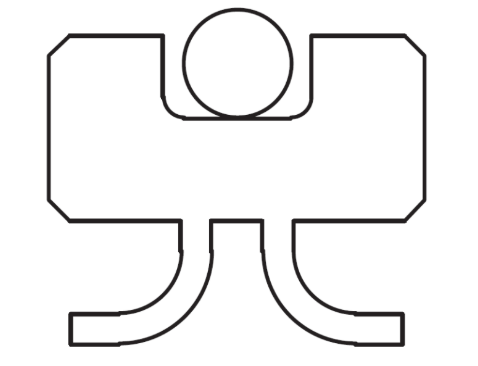

Bi-directional LipBi-directional Lip
서로 반대 방향을 향하는 립으로 양방향 압력이나 서로 다른 유체를 분리합니다.Opposed lips handle pressure from either direction or keep two different media apart.
Multi-LipMulti-Lip
3 Lip 또는 실링 립과 보조(와이퍼) 립을 조합한 다단 밀봉 구조입니다.A 3-lip or sealing-plus-auxiliary-lip combination for staged, multi-point sealing.
추가 가능 옵션: 스프링 에너자이즈드 · 와이퍼(방진) 립 · 리버스 립 · 고압 프로파일Available options: Spring-Energized · Wiper / Dust Lip · Reverse Lip · High-Pressure Profile
디자인 옵션Design Options
가터스프링 보강형(Garter Spring Type)Garter Spring Type (Spring-Energized)
PTFE 실링 립에 가터스프링(Garter Spring)을 적용하여 축과의 접촉력을 안정적으로 유지하는 구조입니다. 축 런아웃(Run-out), 편심 또는 축과 하우징의 미스얼라인먼트가 있는 조건에서 립의 추종성과 밀봉 안정성을 향상시키는 데 사용됩니다. 가터스프링 적용 여부는 압력뿐 아니라 회전속도, 축 런아웃 및 요구되는 립 접촉력 등을 종합하여 선정합니다.A garter spring is fitted around the PTFE sealing lip to keep contact force against the shaft consistent. It is used where shaft run-out, eccentricity, or shaft/housing misalignment call for better lip tracking and sealing stability. Whether a garter spring is applied is decided by more than pressure alone — rotation speed, shaft run-out and the required lip contact force are all considered together.
고압 프로파일(High-Pressure Design)High-Pressure Design
높은 압력차가 걸리는 조건에서는 스프링만 추가하는 방식이 아니라 립 두께, 지지 구조, 형상 자체를 강화한 별도 프로파일을 적용합니다. 실제 대응 가능한 압력은 립 형상·PTFE 컴파운드·축경·표면속도·윤활·온도·런아웃·하우징 정밀도 등 여러 조건이 함께 결정합니다.For higher pressure differentials, the lip thickness, support structure and overall geometry are reinforced — not just a spring added on top. Actual pressure capability depends jointly on lip geometry, PTFE compound, shaft diameter, surface speed, lubrication, temperature, run-out and housing precision.
와이퍼 / 방진 립(Wiper / Dust Lip)Wiper / Dust Lip
외부의 먼지, 분진, 수분 등 오염물이 내부로 유입되는 것을 막는 보조 립을 추가하는 옵션으로, Dual Lip이나 Multi-Lip 구조와 함께 조합할 수 있습니다.Adds an auxiliary lip that keeps outside dirt, dust and moisture from being drawn in — can be combined with the Dual Lip or Multi-Lip profile.
리버스 립(Reverse Lip)Reverse Lip
장비 조립 방향과 밀봉해야 할 유체·압력측의 위치가 일반적인 구조와 반대인 경우, 실링 립의 방향을 반대로 설계하는 옵션입니다. 특정 산업이나 용도를 의미하는 것이 아니라, 씰을 기준으로 압력측이 어느 방향에 있는지에 따라 결정됩니다.Reverses the sealing lip's orientation when the fluid/pressure side sits opposite the usual arrangement for a given assembly. It is not tied to any particular industry — it simply follows which side of the seal the pressure is on.
재질 선정 (Material Selection)Material Selection
PTFE 립씰의 성능은 립 형상뿐 아니라 PTFE 컴파운드의 선택에도 크게 영향을 받습니다. Virgin PTFE는 우수한 내약품성과 저마찰 특성을 갖지만, 실제 회전용 씰에서는 마모·creep·열전도·압력 및 상대재 특성을 개선하기 위해 카본·흑연·유리섬유·PEEK·PI 등의 충전재(filler)를 조합한 PTFE 컴파운드가 주로 사용됩니다. 특정 컴파운드를 하나의 표준 재질로 고정하기보다는, 사용유체·회전속도·압력·윤활조건·상대축 재질·온도에 따라 적합한 컴파운드를 선정합니다.A PTFE lip seal’s performance depends not only on lip geometry but heavily on the PTFE compound selected. Virgin PTFE offers excellent chemical resistance and low friction, but rotary seals typically use PTFE compounded with fillers — carbon, graphite, glass fiber, PEEK, PI and others — to improve wear resistance, creep, heat conduction, pressure capability and compatibility with the mating surface. Rather than fixing one compound as a single "standard" material, the right compound is selected based on the media, rotation speed, pressure, lubrication, mating shaft material and temperature.
PTFE 컴파운드PTFE Compound
| 재질군Material Family | 주요 특성Key Characteristics | 대표 적용Typical Use |
|---|---|---|
| 카본 충전 PTFECarbon Filled PTFE | 내마모성 및 creep resistance가 우수하고 기계적 안정성이 높음Excellent wear and creep resistance with strong mechanical stability | 일반 산업용 회전축, Oil/Water, 펌프·기어박스 등General industrial shafts, oil/water service, pumps and gearboxes |
| 카본섬유 충전 PTFECarbon Fiber Filled PTFE | 높은 압축강도와 내마모성, 고속 동적조건에서 우수한 성능High compressive strength and wear resistance, strong performance under high-speed dynamic conditions | 고속 회전, 수계 유체, 비교적 높은 기계적 하중High-speed rotation, aqueous media, comparatively high mechanical load |
| 흑연 충전 PTFEGraphite Filled PTFE | 낮은 마찰과 양호한 자기윤활 특성, 부드러운 상대면에 적용 가능Low friction with good self-lubricating behavior, suited to soft mating surfaces | 저마찰 회전축, 비교적 낮은 기계적 하중Low-friction shafts, comparatively light mechanical load |
| 유리섬유 충전 PTFEGlass Fiber Filled PTFE | creep resistance와 치수안정성이 우수하며 화학적 안정성이 양호Excellent creep resistance and dimensional stability with good chemical stability | 일반 산업용, 공기압축기 및 다양한 유체General industrial use, air compressors and a range of media |
| 유리섬유+이황화몰리브덴 충전 PTFEGlass Fiber + MoS₂ Filled PTFE | 내마모·내압출 특성이 우수하고 높은 기계적 하중에 적합Strong wear and extrusion resistance, suited to high mechanical loads | 고속·고하중 회전조건 및 높은 압력조건High-speed, high-load rotation and higher-pressure conditions |
| PEEK 충전 PTFEPEEK Filled PTFE | 우수한 기계적 특성, 내마모성 및 내약품성Strong mechanical properties, wear resistance and chemical resistance | 식품·음료 등 특수 용도*Food & beverage and other special-duty use* |
| PI 충전 PTFEPI Filled PTFE | 매우 낮은 마찰과 우수한 물리적 특성, 상대재 공격성이 낮은 편Very low friction and strong physical properties, comparatively gentle on the mating surface | 부드러운 상대면, 저마찰 및 특수 회전조건Soft mating surfaces, low-friction and special rotary conditions |
| 특수 PTFE 컴파운드Special PTFE Compounds | 적용조건에 맞춰 충전재 및 배합을 최적화Filler type and ratio optimized for the specific application | Dry running, 고온, 특수 화학유체 등Dry running, high temperature, special chemical media and more |
식품·음료 및 제약설비에는 관련 식품접촉 규정을 충족하는 PTFE 컴파운드를 선택해 적용할 수 있습니다. 적용 가능 여부와 인증 사항은 실제 공급 재질의 적합성 자료(compliance documentation)를 기준으로 확인합니다.Food, beverage and pharmaceutical equipment can use a PTFE compound that meets the applicable food-contact regulations. Actual eligibility and certification are confirmed against the compliance documentation of the specific compound supplied.
O링 재질 (오링타입립씰)O-Ring Material (O-Ring Type)
| O-Ring 재질O-Ring Material | 주요 특성Key Characteristics | 대표 적용Typical Use |
|---|---|---|
| NBRNBR | 우수한 내유성, 범용성 및 경제성Strong oil resistance, broadly applicable and cost-effective | 윤활유, 일반 산업용Lubricating oil, general industrial use |
| FKMFKM | 고온 및 오일·연료·다양한 화학유체에 우수Strong performance at high temperature and against oils, fuels and a range of chemicals | 고온 회전기기, 화학 및 오일 응용High-temperature rotating equipment, chemical and oil applications |
| EPDMEPDM | 물, 스팀 및 일부 세척액에 우수Strong resistance to water, steam and some cleaning agents | Water, 식품·음료 및 세척환경*Water service, food & beverage and wash-down environments* |
| FFKMFFKM | 매우 넓은 화학적 적합성과 고온 성능Very broad chemical compatibility with strong high-temperature performance | 강한 화학유체, 반도체·제약 등 특수환경Aggressive chemical media, semiconductor, pharmaceutical and other special environments |
| 특수 엘라스토머 (Special Elastomer)Special Elastomer | 매체·온도·규제조건에 따른 별도 선정Selected case by case by media, temperature and regulatory requirements | 저온, 식품접촉, 특수 화학환경Low temperature, food-contact and special chemical environments |
* 식품접촉 여부는 실제 공급 컴파운드/재질의 적합성 자료 확인이 필요합니다.* Food-contact suitability must be confirmed against the compliance documentation of the specific compound or material actually supplied.
오링타입립씰의 사용 가능 온도와 성능 범위는 PTFE 컴파운드 하나만으로 결정되지 않으며, O링 재질, 사용유체, 압력, 표면속도 및 윤활조건이 함께 결정합니다. 실제 사용온도는 운전조건을 알려주시면 확인해 안내해 드립니다.Temperature Guidance
An O-ring type lip seal's usable temperature and performance range is not set by the PTFE compound alone — it is determined together with the O-ring material, media, pressure, surface speed and lubrication condition. Tell us your operating conditions and we'll confirm the actual usable range.
자주 묻는 질문Frequently Asked Questions
립씰과 오일씰은 같은 제품인가요?Are lip seals and oil seals the same?
메탈케이스와 스프링 타입은 어떻게 선택하나요?How are metal-case and spring-loaded designs selected?
무급유 환경에서도 사용할 수 있나요?Can a PTFE lip seal run without lubrication?
원하는 제품 사양이 있으신가요?Need a specific specification?
아래 운전조건을 함께 알려주시면 담당자가 적합한 프로파일과 재질을 검토해 신속히 답변드립니다.Send us the operating conditions below and our team will review the right profile and material for a prompt reply.
- 축경 (Shaft Diameter)Shaft Diameter
- 회전속도 (RPM)RPM
- 사용 압력 / 진공 (Pressure / Vacuum)Pressure / Vacuum
- 운전 온도 (Operating Temperature)Operating Temperature
- 사용 유체 (Media)Media
- 윤활 / 무급유 여부 (Lubricated / Dry Running)Lubricated / Dry Running
- 축 런아웃·편심 여부 (Shaft Run-out)Shaft Run-out
- 하우징·그루브 치수 (Housing / Groove Dimension)Housing / Groove Dimension
- 축 재질 및 표면 조도 (Shaft Material & Surface Finish)Shaft Material & Surface Finish
- 요구 누설 등급 (Required Leakage Level)Required Leakage Level
- 기존 씰 종류 또는 도면 (Existing Seal Type / Drawing)Existing Seal Type / Drawing
